机型简介

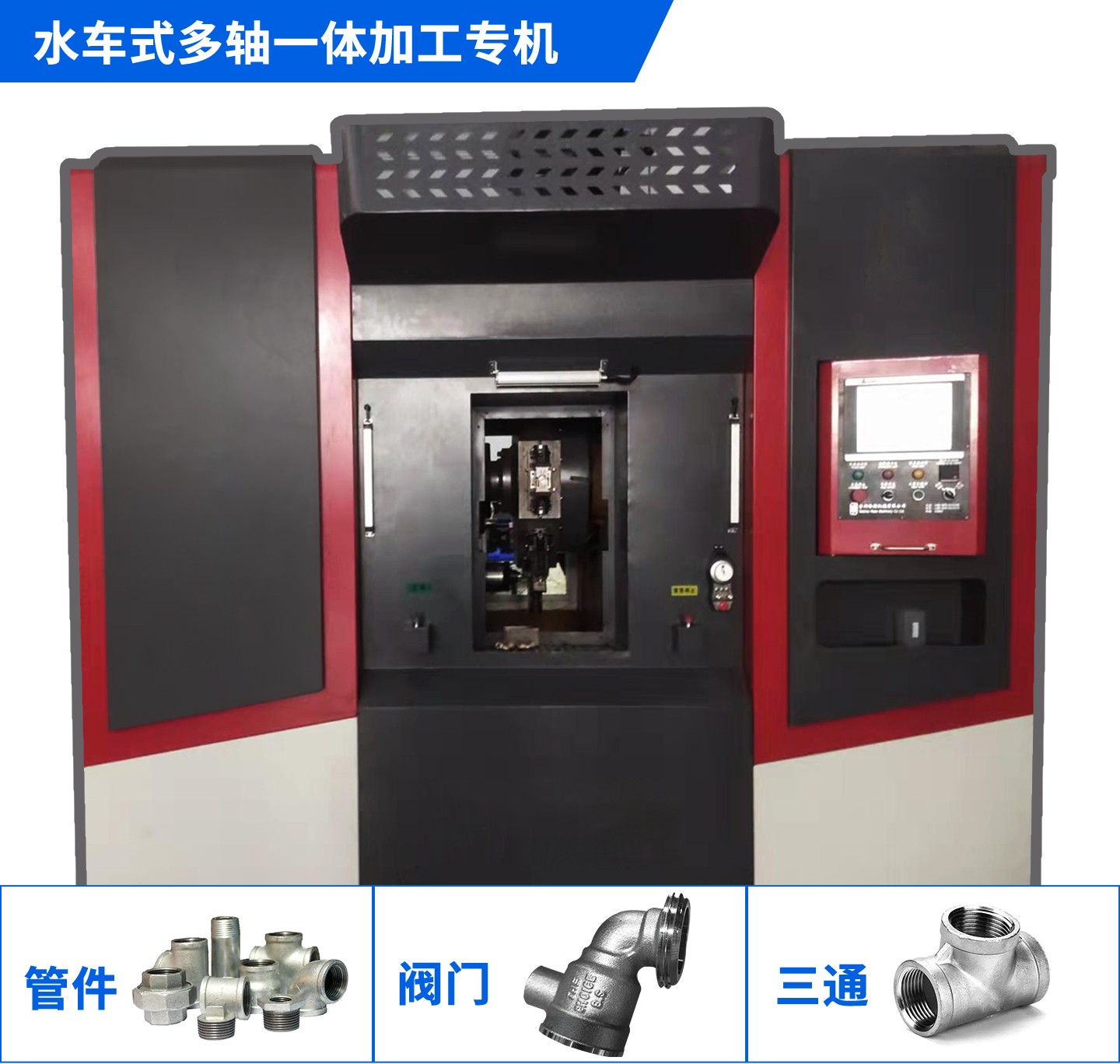

水车式转盘多工位加工机
机加工的行业，在国内门类极其齐全，产业链延长，加工造作的高低游环节极度多。好比阀门设备行业，几年前盛行攻丝机、攻牙机，随着自动化节造技术、伺服技术的发展，多轴多工位的阀门加工设备成为好多阀门设备厂家的关注对象。
伺服水车式多轴组合多工位一体化的加工设备问世，集镗孔、拉槽、攻牙、车牙多种职能于一身的全自动化设备，是阀门、管件类产品以及其他三通类产品加工行业的加工利器。加工操作更简捷，用户守护更省心；削减了多种专机的复杂工艺，缩短了加工功夫，削减了人为成本，大大提升了效能。
8工位水车工艺流程及节造重点
节造重点
水车式转盘八工位加工机是自动化组合加工、高精密能的专用机床。
转盘共有八个工位，每个工位凭据产品需要转回旋转一圈后实现镗孔、拉槽、攻牙、车牙等职能，故称8工位水车。
这次幼合取材案例水车，节造要求：
全自动
所有工位均是全自动工作：每个产品只需对一次刀，搭配配方职能凭据加工分歧产品，调出对应的参数就能够加工产品。
操作简捷
员工操作简捷：只需取料/放料别离按一次开关，增长自动设备，更便捷。
效能高
进给轴速度能够凭据工件个性扭转，8个工位同时工作相当于一次同时做8个产品。
不变靠得住
提升不变度及精度：选取伺服轴，机能大幅提升。
工艺流程

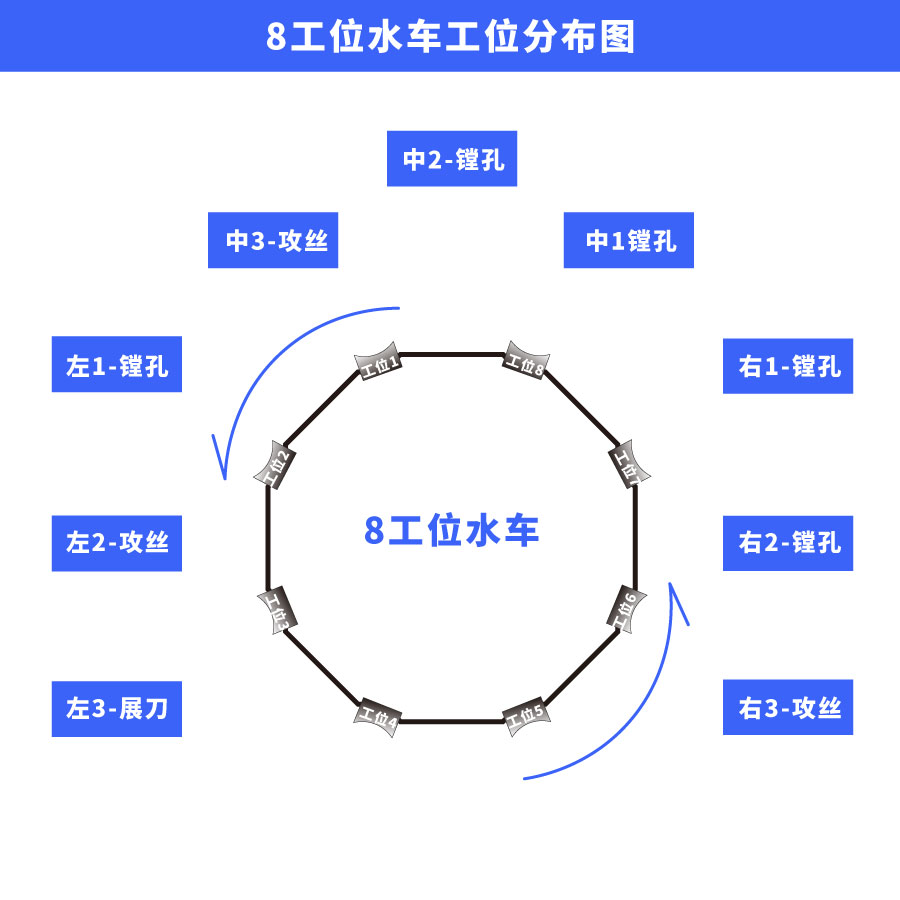

8工位水车工位散布图如下
工作台：8分度转盘-多轴作为散布方式：
序号 | 左 | 中 | 右 |
1 | 镗孔 | 镗孔 | 镗孔 |
2 | 攻丝 | 镗孔 | 镗孔 |
3 | 展刀 | 攻丝 | 攻丝 |
八工位水车，每个轴都有各自的加工位，分为四个部门：镗孔、攻丝、展刀与转盘。
镗孔工位
分为动力进给轴与旋转主轴。
攻丝工位
分为进给轴与旋转主轴。攻丝模式选取电子凸轮追随方式，保障了产品加工的精度。
展刀工位
分为进给轴、展刀轴、旋转主轴。展刀工位分为3种模式，蕴含镗孔、攻丝、展刀拉槽等职能。
转盘工位
由ca88伺服驱动，每个工位实现后进行转盘启动。
ca88节造系统

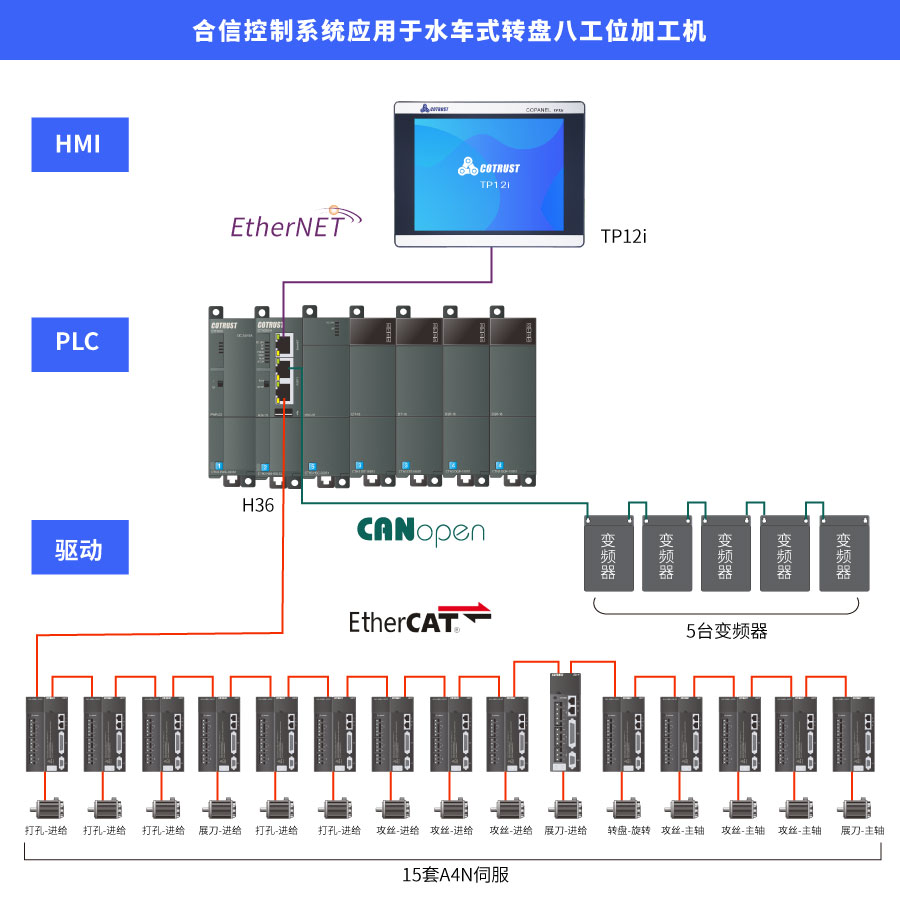

水车式转盘八工位加工机节造系统，由ca88能够支持64个EtherCAT从站的CTH300系列H36进行主控，通过EtherCAT高速实时总线衔接15套ca88A4系列高精度伺服进行驱动镗孔工位进给轴、攻丝旋转主轴、攻丝进给轴、展刀进给轴、展刀轴、展刀旋转主轴以及转回旋转轴，并针对分歧工位的镗孔、攻丝、展刀位选取绝对定位插补、电子凸轮追随、以及多段定位等职能，保障节造系统的急剧不变。
此表由ca88CTH300系列H36通过CANopen通讯与友商的5套变频器通讯，驱动镗孔工位的旋转主轴；并配置ca88TP12i人机界面，通过EtherNET衔接，方便快捷，更能够直接接入MiCo，实现远程监控。

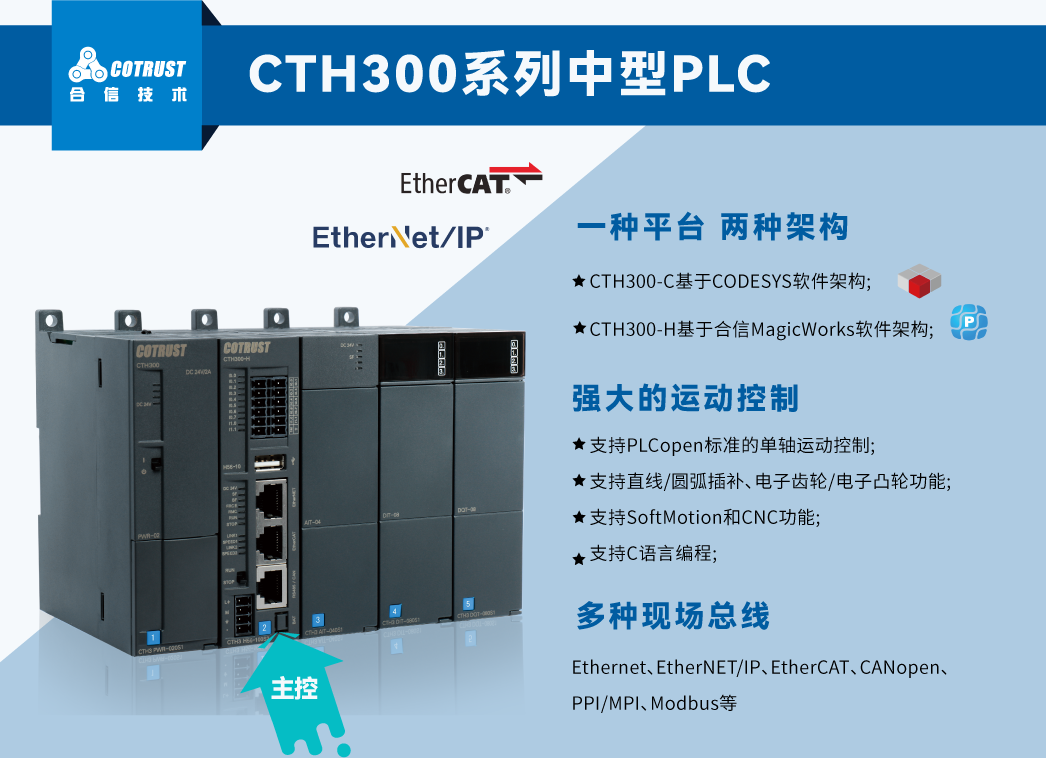

主控推荐：CTH300-H系列PLC：H36

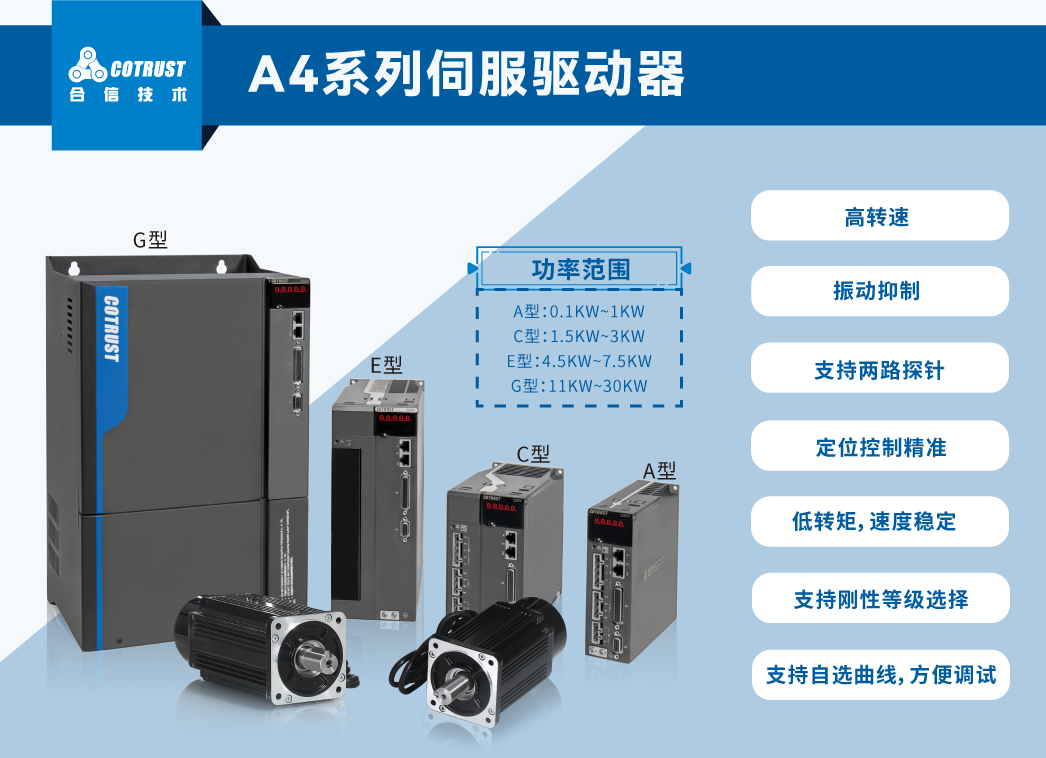

旗舰伺服：A4系列伺服驱动器
ca88在8工位水车加工机节造系统优势
01
模式齐全，操作便捷。
（1）手动模式下含有手脉模式、单动模式、一键回原、单动回原、试运行职能，方便批改，操作单一。
（2）自动模式下从夹紧、旋转、启动工作，搭配自动化上料设备，趁热打铁，节俭人为。
02
动力头全伺服进给，精度高
03
伺服为主轴，模式自由选择
当选用ca88伺服为主轴时，能够自由选择工位是镗孔模式与攻丝模式。
04
PLC运控能力强，性价比超高
ca88H36主控CPU拥有壮大的活动节造职能，支持定位、插补、电子凸轮等职能。
H36高度集成EtherNET、EtherCAT、CANopen，支持64个EtherCAT从站。
05
MiCo云平台，售后更方便
免费支持接入ca88MiCo云平台远程节造，便于客户售后维建。
06
全网线联衔接，接线方便，节造单一。
