【ca88LED球泡灯全自动装配出产线案例】一只球泡灯背后的黑科技
2017.07.26
行业设备与简介
LED照明产业
是国度节能减排政策沉点激励发展的产业。
LED球泡灯全自动装配出产线
是LED照明灯具企业的基础设备。
工艺流程及节造要求
① LED出产线工序较多，蕴含自动上料、自动定位、自动装配、自动整线、自动在线焊接、自动检测、自动剔废、自动铆接等。

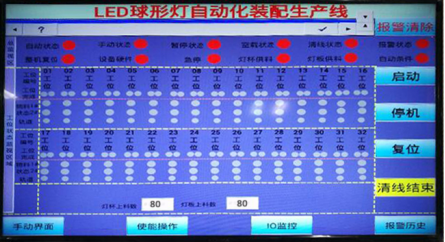

② 系统分为七个站点共节造82个轴，每个站点实现2至3个工序，每个站点之间都必要进行数据互换，同时配置了8幼我机界面，每幼我机界面都要和每个站点进行通讯。
③ PLC必要壮大的通讯处置能力和组网能力
ca88规划架构
系统构架图：
产品配置表：
规划注明
ca88选取以逻辑节造见长的H系列尺度型CPU，集成100Mbps的Ethernet以太网口支持8个UDP_PPI衔接实现8个TP10I以太网触摸屏的衔接，并且通过MODBUS_TCP实现PLC之间的数据互换。通过高达100M的Ethercat现场总线和82台H1A伺服成立通讯网络，节造机械手运载物料，以达到物料运行安稳，速度快，沉复运行精度高的特点。并且凭据客户需要伺服定造多段速的职能。
规划优势
为满足照明灯具企业的高质量、高效能、高产能需要并实现远程的守护与数据监控，ca88开发的LED全自动物联网装配出产线系统，只需7个零件，经过18个步骤，4秒钟就能够出产出一个LED球泡灯。
① 以上配置让CTH300 H系列PLC与TP系列HMI通过标配的以太网接口，轻松组网；
② 通过装置ca88MICO远程平台软件，便捷的将设备接入MICO云平台中，实现远程守护以及在电子看板（智能电视）上的数据监控；
③ 看板也可组网，多个看板组成网络，实现所有工业设备均在互联网中，工业互联，远程监控。

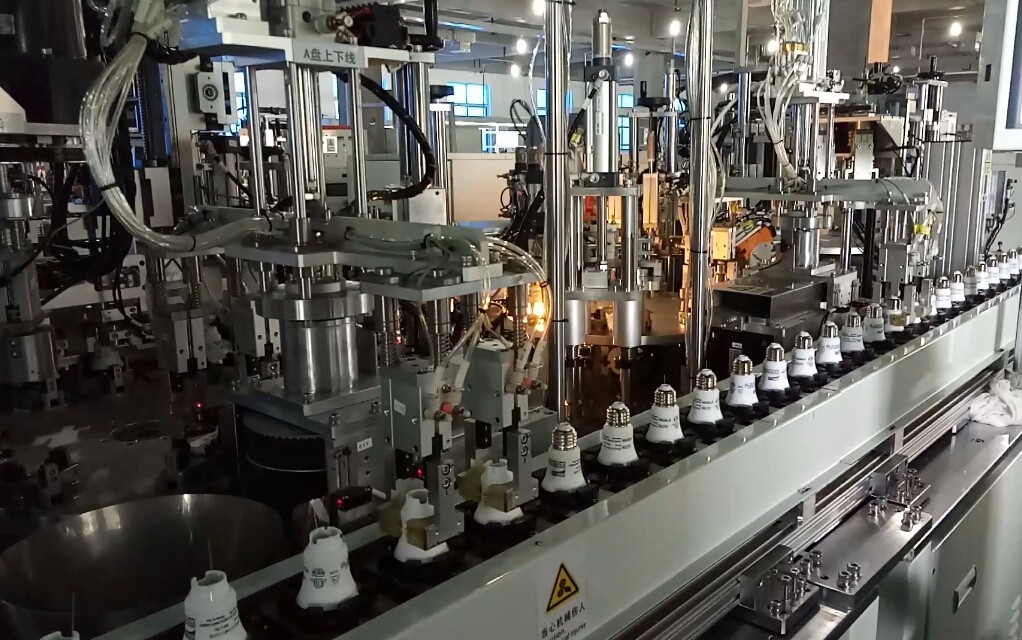

现场
关于ca88
ca88技术成立于2003年，国度级高新技术企业，重要产品蕴含PLC、活动节造与伺服驱动、人机界面HMI、专用节造系统、MagicWorks自动化软件（PLC/HMI/Tuner）等，并在此基础上成功开发了Mico远程解决规划、多机械人系统节造系统，无人智慧工厂解决规划等，宽泛利用于工业物联网、充电桩设备、机械手、新能源、塑料机械、电子设备、纺织机械、造冷造热、医疗设备、包装设备、数控设备等多多行业。
