收纳隐形技术
卷绕职能，到底能做什么？

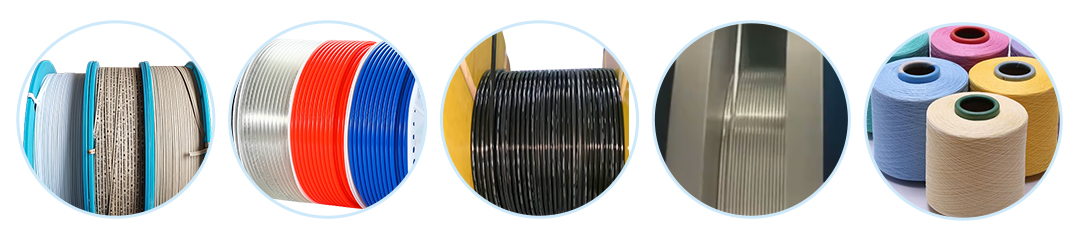

从电线电缆到金属线材，从胶带到纱线整顿，卷绕技术就像一双灵巧的手，将线材、薄膜、管材等资料整齐缠绕成卷 。
它不仅让出产更高效，还让存储运输更便捷 。
今天，就带各人揭秘ca88自动化节造系统的卷绕黑科技，看看它若何“卷”出工业之美！

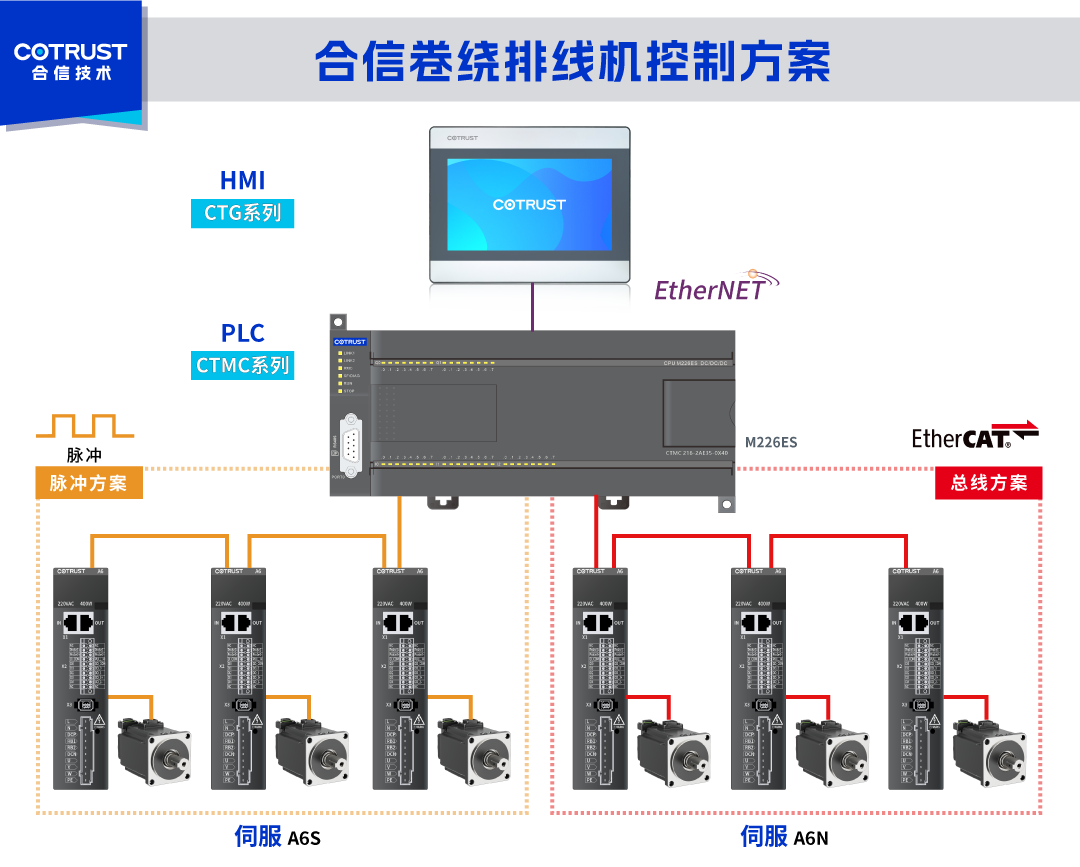

设备由放线（张力节造）和收卷排线两部门组成，排线部门和绕卷部门最为关键 。ca88CTMC系PLC（M226ES）进行主控，配置3套ca88A6系列伺服系统驱动放线轴、收卷轴、排线轴 。
01
设备机型
卷绕排线机
卷绕排线机能够通过换分歧的收卷辊，来收卷分歧线径的电线 。收卷辊上装置一个编码器，能够得到旋转的圈数 。每转一圈排线机构平移一个线径的距离，一层排满之后再换向，直至把收卷辊绕满为止 。
收卷辊宽度÷线径=圈数
上料——自动缠绕——自动换向——下料
02
卷绕排线机
ca88两大主题规划，轻松应对复杂需要
规划一
双脉冲分流关环节造
合用场景
胶带、纸纱带、薄膜等轻薄资料收卷
实现步骤
收卷轴端编码器，输出A相和B相脉冲 。A相脉冲直接发送给伺服驱动器，B相给PLC的高速计数器 。收卷轴动弹时，A相脉冲节造排线轴的电子齿轮比，确保每转一圈排线轴移动一个线径的距离 。B相脉冲用于计数，当达到预设的换向脉冲数时，PLC触发换向信号，伺服驱动器扭转方向，这种方式还能通过更改CV=PV参数调整换向点 。
主题节造
?
电子齿轮比+ 换向触发机造
实现精准同步自动缠绕，自动换向！
规划二
梯形凸轮追随式
适应度更高?
合用场景
线材、电缆、塑料管材等厚沉资料收卷设备
实现步骤
速度曲线节造梯形波形活动：排线轴单程经历加快→匀速→减速三阶段，速度曲线呈梯形；
梯形凸轮的曲线规定
主题节造
?
换向极速响应
在换向点以最短蹊径（<5ms）实现反向加快，确保张力恒定 。
?
凸轮表无缝衔接，预加载技术
M226ES PLC在当前凸轮周期实现前，提前将下一周期活动曲线载入内存；
?
无感切换
通过执行单方面向凸轮追随凸轮指令时，能够提前批改电子凸轮凸轮表的有关参数，提前触发Camtableslect指令，换向过程零延长，预防线材堆积 。
?
凸轮-从动器机构
梯形凸轮盘将收卷轴旋转转换为排线直线活动，每圈位移=线径+赔偿值，这种方式收卷轴可所以变频器带异步电机编码轴的方式，也能够由伺服电机节造当收卷脉冲轴或者通讯轴 。
03
ca88规划
ca88卷绕排线机节造规划优势
1
智能节造，一机多用
主控PLC（M226ES ）： 多轴联动/电子凸轮
CTMC系列总线型CPU-M226ES占有壮大的活动节造职能，支持多轴运控，支持单轴/插补/电子凸轮、追飞剪职能 。选取电子凸轮节造排线，精度高质量好 。
触摸屏（CTG070E）：换型无需；
配置触摸屏系统实此刻线动态参数调整，在HMI输入新线径，PLC自动更新，并批改计数器阈值，实现无；恍 。
2
成本更低，效能翻倍
M226ES同时满足了客户对绕线轴转矩、速度精度节造的需要，多轴节造成本不增长 。
动态参数调整，削减资料浪费，产能升级 。
用技术卷出无限可能！
立即履历， 让出产更“丝滑”！
无论您是线缆厂商、包装企业，还是新能源领域前锋，ca88卷绕规划都能为您量身定造高效解决规划！
