ca88案例丨原来滤芯折纸机是这样的

ca88案例丨原来滤芯折纸机是这样的

2020.07.23

受强降雨影响，最近各地暴雨洪栽斓发，

长江、黄河接连迎来洪峰。

2020不平庸的一年，幼合愿各人都安全然安！

洪峰来了也要喝上净化水，疫情在也要呼吸新鲜空气。

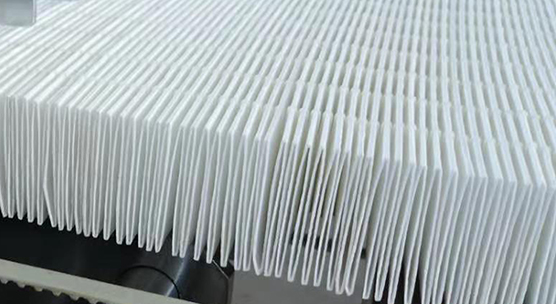

有一种纸叫滤芯纸


合用于各类空气净化设备的滤芯用纸称为滤芯纸，空滤被宽泛利用于无尘车间、车载空调等必要净化空气的处所。

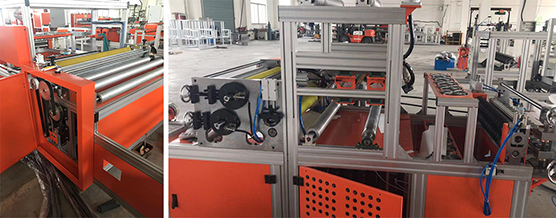

有一种机叫折纸机


用来给空调等空气净化设备中的滤芯纸折叠以及上胶的设备，就是滤芯折纸机。

幼合今天介绍的折纸机规划就是针对证地很脆、很易破损的滤芯纸；前端给纸张压痕，中部经过涂胶，最后折叠成型输出？珊嫌酶骼嗫掌换璞傅穆诵局。

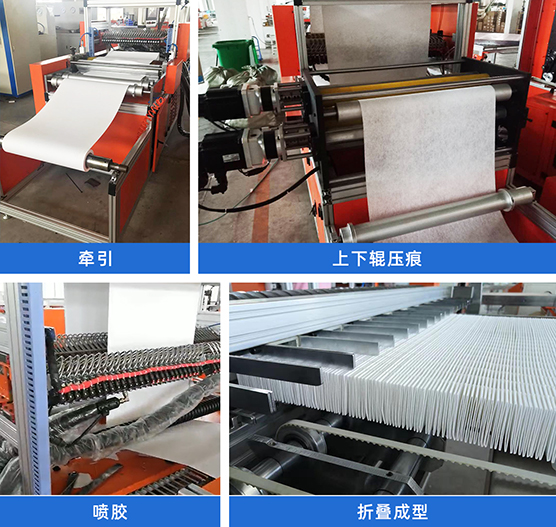

滤芯折纸纸机节造要求

机型：

单辊压纸：选取单轴节造，高低辊错位折痕刀头，高低两轴靠机械齿轮同步，单轴伺服与主牵引轴凸轮同步。
高低辊対压：选取双轴节造，高低辊别离由两伺服电机节造两轴同步，高低压两轴伺服与主牵引轴凸轮同步。
本规划解决的就是高低辊対压（双轴节造）的新机型。


压纸机节造系统对节造器的活动节造

职能要求比力高：

01

必要选取同步节造的电子凸轮；

02

必要凭据分歧折高扭转两轴压纸距离；

03

必要在非同步区走完同步区长度表的袋长距离；

04

折压双面将会达到3轴。

压纸机节造系统同时必要高响应伺服驱动器，在折压较短袋长时，必要保障极短功夫内达到设定地位。

ca88滤芯折纸机节造规划


ca88凭据多年自动化经验，利用Comotion?规划实现了本设备机型的节造要求。

整系统由集成活动节造、挨次节造职能的CTH300-C系列节造器，高响应高精度的H1A系列伺服以及组态方便的触摸式以太网HMI组成。通过100Mbps的EtherCAT进行通讯，实现了一个高端、合理、而又经济的选择。

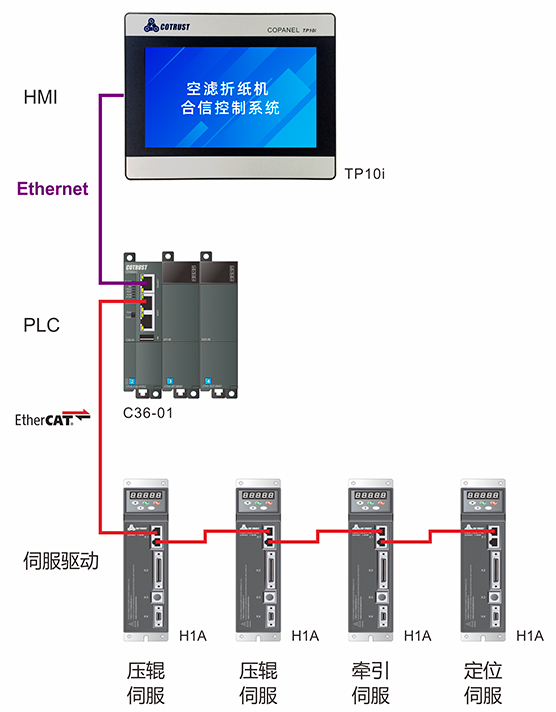

ca88滤芯折纸机节造系统配置规划图如下：


CTH3-C36活动节造器

CTH3-C节造器选取 Cortex-A8 1GHz 内核处置器，指令执行速度快；

CTH3-C节造器可实现多轴节造，支持电子凸轮/齿轮等职能，满足复杂的活动节造。

能够轻松满足客户后续翅片芯装一体机节造最多22个轴系统节造，蕴含点对点地位节造及插补职能；

急剧的行内当先的55MBps背板总线通讯；

高速EtherCAT 总线节造，仅需网线作为介质，接线单一，定位精准、抗滋扰。

TP10i触摸屏HMI

10寸以太网触摸屏，用于参数调节和人机交互。

H1A高机能伺服驱动器

高机能电流算法，高动态响应；节造的伺服电机低温升低振动阐发；

支持17位多圈绝对值编码器，自带多种回原模式及内部点到点地位节造模式；

支持100Mbps EtherCAT 急剧现场总线，通讯速度快，出格合用于多轴节造系统。

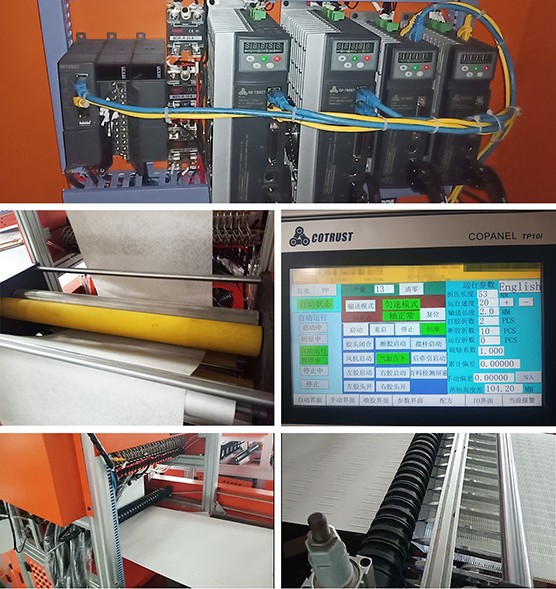

ca88滤芯折纸机节造现场





现场视频

ca88滤芯折纸机节造规划优势
