- 概览
-
规格参数
订货号
12.1寸触摸屏，真彩LCD-TFT，256K色，分辨率1024 x 768，1个RS485，1个USB口，1个以太网口，可扩大WIFI/4G 。
CTS6 T12I-CH032
- 技术参数
-
结构规格
表观尺寸
318.5*244.5**48mm
开孔尺寸
304*230mm
表壳资料
ABS塑料
沉量
2.1KG
机能规格-根基个性
处置器/主频
Cortex A9/1GHz
用户内存
256MB
U盘存储
支持，不超过32G
组态软件
Magicworks HMI V3.8.3以上
Flash数据纪录屏内
最多200万条
实不断钟
有
机能规格-显示特点
液晶屏
12.1寸TFT显示屏，LED背光
色彩
256K真彩色
分辨率
1024*768
布景光的均匀亮度寿命
50000幼时（典型值）
触摸面板
4线电阻式
机能规格-通讯接口
PORT1串口
9针母头，RS485（衔接PLC）
USB接口
主设备接口，衔接USB从设备，如USB鼠标，U盘，打印机
以太网口
RJ45接口，衔接PLC，PC，下载工程
WIFI
衔接PC、Router、手机、下载工程
电气规格
额定电压
24VDC
电压领域
20.4VDC-28.8VDC
额定工作电流
300mA（典型）
EFT
2000V
表部USB扩大WIFI通讯规格
最高传输速度
150Mbps
网络尺度
IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
频率领域
2.4GHz
信路数
1-13
天线数量
1
天线类型
表置带吸盘WIFI？，可拆卸
天线增益
3dB
传输距离
室表大于50米
环境规格
工作温度
0～50℃
工作湿度
10%-90%（无凝固）
存储温度
-20℃～60℃
振动频率
三轴方向：10Hz，3MM，半幼时10～55Hz，2g，半幼时
冷却方式
天然风冷
产品认证
产品认证
CE
防护等级
前面板IP65，后面板IP20
- 典型利用
- 装置规格
-
1） TP12I以太网HMI的接口示意图如下：
① USB P0：主设备接口，衔接USB从设备，如WIFI？椤盘、USB打印机、鼠标等 。
② EtherNET通讯口：支持工程文件下载、以太网通讯等 。
支持ModBus_TCP/IP、CO-TRUST UDP PPI通讯和谈，支持工程文件下载；
③ SW拨码开关(1：PORT1，2：PORT0)
用于选择是否使用本机内部自带的RS485终端电阻进行匹配 。
④ RS485通讯口(PORT1)：支持多种通讯和谈(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet) 。
⑤ 供电电源接口
24VDC电源接口
备注：下载工程能够通过U盘，以太网口或WIFI衔接进行下载操作 。
RS485通讯接口描述：
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP12i的装置方式：

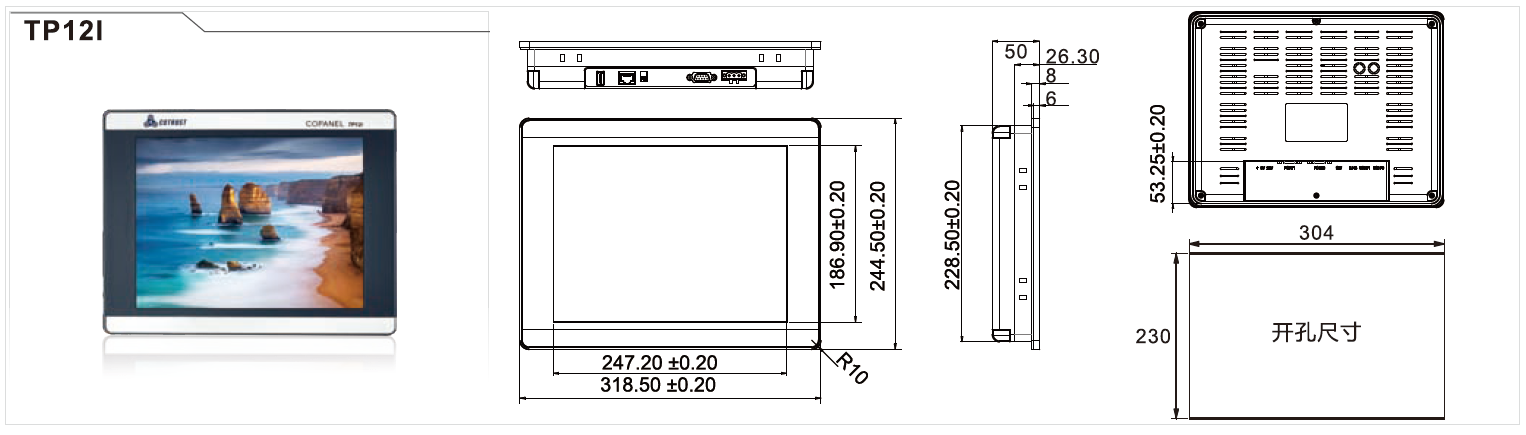

TP12i产品的装置尺寸图如下所示
