- 概览
-
规格参数
订货号
4.3寸触摸屏，真彩LCD-TFT，256K色，分辨率480 x 270，1个RS485口，1个以太网口，1个USB口，可扩大WIFI/4G。
CTS6 T04I-CH030
- 技术参数
-
技术参数
CTS6 T04I-CH020
CTS6 T04I-CH030
结构规格
表观尺寸
138.0*86.0*35.0mm
138.0*86.0*35.0mm
开孔尺寸
132.0*80.0mm
132.0*80.0mm
表壳资料
ABS塑料
ABS塑料
表壳色彩
深蓝
深蓝
沉量
0.31KG
0.31KG
机能规格-根基个性
处置器/主频
Cortex A9/1GHz
Cortex A9/1GHz
用户内存
128M Flash + 128M RAM
128M Flash+ 128M RAM
U盘存储
支持，不超过32G
支持，不超过32G
组态软件
Magicworks HMI V3.9.3以上
Magicworks HMI V3.9.3以上
Flash数据纪录屏内
最多200万条
最多200万条
实不断钟
有
有
机能规格-显示特点
液晶屏
4.3寸（16 : 9）TFT显示屏，LED背光
4.3寸（16 : 9）TFT显示屏，LED背光
色彩
256K真彩色
256K真彩色
分辨率
480 * 272
480 * 272
布景光的均匀亮度寿命
20000幼时（典型值）
20000幼时（典型值）
触摸面板
4线电阻式
4线电阻式
机能规格-通讯接口
PORT1串口
9针母头，RS485（衔接PLC）
9针母头，RS485（衔接PLC）
USB接口
主设备接口，衔接USB从设备，如USB鼠标，U盘，USB打印机、WiFi？
主设备接口，衔接USB从设备，如USB鼠标，U盘，USB打印机、WiFi？
以太网口
--
RJ45接口，衔接PLC，下载工程
WIFI
衔接PC、Router、手机、下载工程
衔接PC、Router、手机、下载工程
- 典型利用
-
电气规格
额定电压
24VDC
24VDC
电压领域
20.4VDC-28.8VDC
20.4VDC-28.8VDC
额定工作电流
250mA（典型）
250mA（典型）
环境规格
工作温度
0～50℃
0～50℃
工作湿度
10%-90%（无凝露）
10%-90%（无凝露）
存储温度
-20℃～60℃
-20℃～60℃
振动频率
三轴方向：10Hz，3MM，半幼时10～55Hz，2g，半幼时
三轴方向：10Hz，3MM，半幼时10～55Hz，2g，半幼时
冷却方式
天然风冷
天然风冷
产品认证
产品认证
切合CE认证尺度
切合CE认证尺度
防护等级
前面板IP65
前面板IP65
- 装置规格
-
TP04i以太网HMI的接口示意图如下：
RS485通讯接口描述：
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP04i的装置方式：

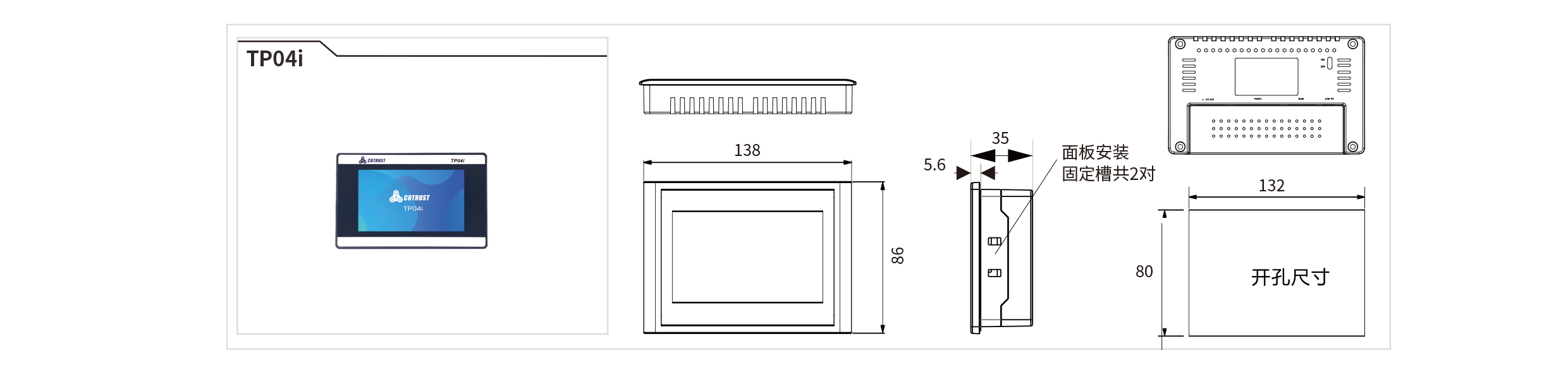

TP04i产品的装置尺寸图如下所示：
