- 概览
-
名称 规格描述 订货号 SM231 SM231 高精度仿照量输入？，8 点输入，电压输入，光偶隔离16 位精度 CTH2 231-0HF32
- 技术参数
-
物理个性
尺寸(宽×高×深)
71×80×62mm
LED批示灯
24V 电源批示灯，亮：暗示电源正常，灭：暗示电源故障
电源损耗
+5VDC亏损电流
44 mA
L+
31mA
L+ 线圈电压领域
20.4～28.8V DC
功率损耗
2.5 W
仿照量输入个性
输入点数
8
隔离 (现场与逻辑电路间)
光耦隔离
输入类型
差分输入
量程领域
电压输入(单极性)
0～10V, 0～5V
电压输入(双极性)
±5V,±2.5V
数据字体式
单极性，全量程
0～32000
双极性，全量程
-32000～32000
输入分辨率
电压 输入(单极性)
300μV (0～10V 量程)
150μV (0～5V 量程)
电压输入(双极性)
150μV (±5V 量程)
75μV (±2.5V 量程)
模数转换功夫
约10ms
八通路转换功夫
100ms
共模抑造
40dB，DC - 60Hz
共模电压
信号电压+共模电压(必须幼于蹬宗12V)
输入阻抗
不幼于10MΩ
最大输入电压
30V
最大输入电流
30mA
AD转换器分辨率
16位
寻址方式
VW寻址

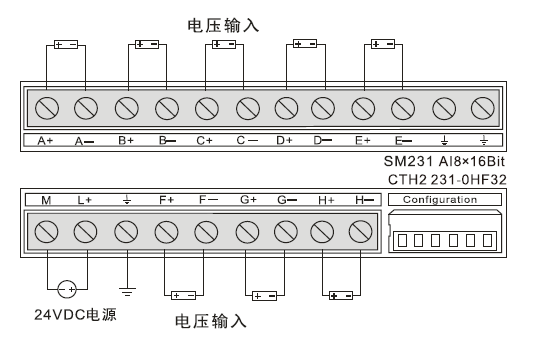

- 典型利用
-
量程选择与软件配置
【量程选择开关地位】
【量程选择】
下表所示为若何用 DIP 开关设置 SM231 8AI ？榈牧砍？1、2和3可选择仿照量输入领域。所有的输入设置成一样的仿照量输入领域。下表中，ON 为接通，OFF 为断开。必要出格把稳的是，未使用的 DIP 开关 SW4～SW6，必须设置到 OFF 的地位。
单极性
满量程输入
分辨率
SW1
SW2
SW3
ON
OFF
ON
0-10V
300μV
ON
OFF
0 - 5V
150μV
双极性
满量程输入
分辨率
SW1
SW2
SW3
OFF
OFF
ON
± 5V
150μV
ON
OFF
± 2.5 V
75μV
【软件配置】
对于 SM231 8AI×16位仿照量输入？，其读数是在 VW 中，而不是 AIW，？樗Φ南喽缘匚环制，对应的地址也分歧。地址推算公式如下：
x(VWx) = 槽位号 × 64 + 输入通路号 × 2
槽位号对应？榈淖爸玫匚，紧靠 CPU 的第一个扩大？椴畚缓盼0，第二个扩大？椴畚缓盼1，依此类推。输入通路共8路，从A至G，对应的编号为0至7。
下面给出基于上面公式推算得到的地址速查表：
VWxx
通路0
通路1
通路2
通路3
通路4
通路5
通路6
通路7
槽位0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
提醒
由于 CO-TRUST的TD2X文本显示器和SIEMENS的 TD200文本显示面板所分配的地址固定为 VW0，因而若是你的系统中必要同时使用到TD2X或TD200和SM231 8AI？，则SM231 8AI？椴荒茏爸迷诘谝桓龅匚(Slot 0)，不然将不能正常工作。
