- 概览
-
订货数据
规格参数
订货号
CPU H228XL 96KB法式空间/110KB数据空间，220VAC电源，36DI/24DO继电器输出，2A，2个PPI/自由通讯口，1个以太网通讯口
CTH2 218-3BX33-0X60
- 技术参数
-
技术参数
物理个性
尺寸（宽×高×深）
200×100×70mm
功耗
15W
存储器个性
法式存储器
根基48KB，可扩大至96K
数据存储器
根基10KB，可扩大至110KB
掉电维持功夫（超等电容）
约112幼时(典型值)
掉电维持功夫（表接电池）
约200天(典型值)
通例个性
按时器总数
1ms
10ms
100ms
512
4
272
236
计数器总数
256(由超等电容备份)
内存存贮器位
256(由超等电容备份)
内存存储位掉电维持功夫
112幼时（典型值）
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿
仿照电位器
2个8位分辨率
布尔量运算执行功夫
0.15?s
浮点运算执行功夫
8?s
时钟
内置
额定输入电压
24VDC
电源供给
本机及扩大总线+5V
+5V
+24V
1A
10mA
300mA
集成的通讯职能
通讯接口
2个通讯口，PORT0:PPI/自由口，尺度RS485电平，PORT1:PPI/自由口，RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是（NETR/NETW），共8个，2个保留
以太网通讯职能
通讯接口
1个标配以太网口
通讯尺度
切合IEEE802.3尺度
传输速度
10Mbps 和100Mbps自适应
自适应交叉衔接
不支持
衔接到工业以太网的接口(10/100Mbps)
RJ45插座
和谈类型
UDP/TCP和谈
支持MICO以太网编程，支持PLC间以太网通讯 。
配置方式
支持上位机通过网口搜索PLC，支持网口下载系统配置 。
最大衔接数
每个PLC支持最多8个UDP衔接，支持最多4个TCP衔接 。
IT衔接的最大数量
8个UDP_PPI衔接，其中4个主站和4个从站 。
4个ModBus_TCP衔接，2个主站和2个从站 。
用户数据数量
最多200个字节用于TCP/IP传输 。
最多240个字节用于ModBus_TCP传输 。
端口
本地：1~65535
远程服务器：8888
启动功夫或复位后沉新启动功夫
约莫3秒 。
批示灯
绿色RMC批示灯:亮：远程节造生效，灭：远程节造失效
绿色以太网批示灯：亮：衔接，闪动：传输 ；灭：未衔接
每段最大电缆长度
100m
隔离
通讯口隔离
I/O个性
本机数字量输入点数
36
输入类型
漏型/源型
本机数字量输出点数
24
输出类型
继电器干触点
数字I/O映象区
640DI/640DQ（含CAN通讯专用映像区）
仿照I/O映象区
194AI/194AQ（含CAN通讯专用映像区）
允许最大扩大I/O ？槭
7
脉冲捉拿输入
24
高速计数器
总数
单相计数器
两相计数器
6
6×50KHz
4×30KHz
数字量输入个性
本机集成数字量输入点数
36
输入类型
漏型/源型
额定电压
24V DC
输入电压领域
20.4~28.8V DC
浪涌电压
35V DC，持续0.5s
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
衔接2线靠近开关传感器（BERO）
允许的漏电流（最大）
1mA
输入滤波
可配置，支持0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默以为6.4ms
隔离(现场与逻辑)
隔离组
500V AC，1分钟
见接线图同时接通的输入
36
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高速计数器输入)
300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
24
输出类型
继电器-干触点
输出额定电压
DC：24V，AC：110V/220V
输出电压领域
DC：5～30V，AC：5～250V
输出电流（最大）
2A
浪涌电流
5A，4s@10%占空比
灯负载
DC：30W /AC：200W
导通电阻
最大0.2Ω
输出延长
最大10ms
输出频率（最大）
阻性负载：10Hz
灯负载：1Hz
感性负载：0.5Hz
机械寿命（无负载）
10,000,000
触点寿命（额定负载）
100,000
同时接通的输出
24
两个输出并联
是，仅输出同组时
最大电缆长度
屏蔽
非屏蔽
500米
150米
- 典型利用
- 装置规格
-

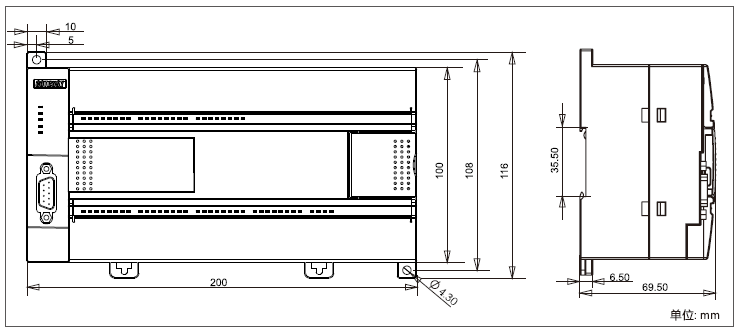

尺寸图：
接线图：
RS485通讯接口界说
衔接器
插针号
PORT1（RS485）
PORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地
4pin端子RS485通讯接口界说（仅限CPU H228XL）
衔接器
端子号
信号
信号界说
1
0V
逻辑地
2
B
RS485+信号B
3
A
RS485-信号A
4
T
终端电阻，衔接
端子3
