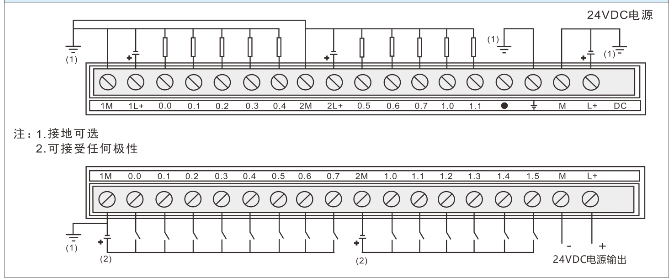

CPU H226M：12KB法式空间/8KB数据空间，24VDC电源，14DI/10DO晶体管源型输出，0.5A,2个PPI/自由通讯口,1个以太网通讯口，3路50KHz运控输出；支持仿照量扩大板与扩大？

CTH2

216-1AD33-0X24

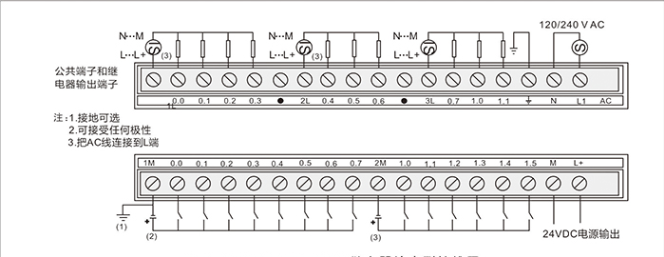

CPU H226M：12KB法式空间/8KB数据空间，220VAC电源，14DI/10DO继电器输出，2A,2个PPI/自由通讯口,1个以太网通讯口；支持仿照量扩大板与扩大？

CTH2

216-1BD33-0X24

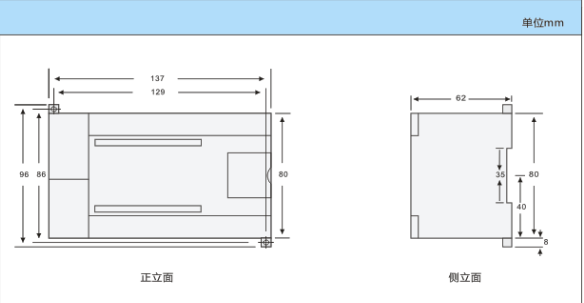

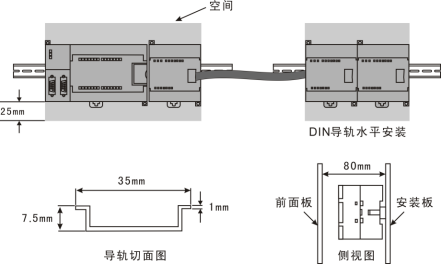

尺寸（宽×高×深）

137×80×62mm

功耗

7W

存储器个性

法式存储器

8KB+4KB

数据存储器

8KB

通例个性

按时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256

内存存贮器位

256

内存存储位掉电维持功夫

永远维持

挨次节造继电器（S)

256位

功夫中断

2个1ms分辨率

边缘中断

4个上升沿和/或4个降落沿

仿照电位器

无

布尔量运算执行功夫

0.22?s

浮点运算执行功夫

12?s

时钟

内置，精度±120s/m

BD扩大板接口数

1个

系统批示灯

3个，STOP、RUN、SF

RUN/STOP拨码

有，2态

编程卡

支持

存储卡

不支持

额定输入电压

DC24V

电源供给

本机及扩大总线+5V

+24V

660mA

200mA

集成的通讯职能

通讯接口

2个通讯口：

PORT0:PPI通讯口/自由通讯口，RS485

FPORT0:PPI通讯口/自由通讯口，RS485

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，38.4kbps时1200米

50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

物理接口

2个RS485接口

隔离

不隔离

以太网通讯职能

通讯接口

1个标配以太网口

通讯尺度

切合IEEE802.3尺度

传输速度

10Mbps 和100Mbps自适应

自适应交叉衔接

不支持

衔接到工业以太网的接口(10/100Mbps)

RJ45插座

和谈类型

UDP/TCP和谈

支持MICO以太网编程，支持PLC间以太网通讯。

配置方式

支持上位机通过网口搜索PLC，支持网口下载系统配置。

最大衔接数

每个PLC支持最多8个UDP衔接，支持最多4个TCP衔接，支持最多4个Socket衔接，2个UDP,2个TCP。

IT衔接的最大数量

8个UDP_PPI衔接，其中4个主站和4个从站。

4个ModBus_TCP衔接，2个主站和2个从站。

4个Socket衔接，2个UDP,2个TCP。

用户数据数量

最多200个字节用于TCP/IP传输。

最多240个字节用于ModBus_TCP传输。

最多512个字节用于Socket传输。

端口

本地：1~65535

远程服务器：8888

启动功夫或复位后沉新启动功夫

约莫3秒。

批示灯

绿色RMC批示灯:亮：远程节造生效，灭：远程节造失效

绿色以太网批示灯：亮：衔接，闪动：传输；灭：未衔接

每段最大电缆长度

100m

隔离

通讯口隔离

I/O个性

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

固态-MOSFET

数字I/O映象区

128DI/1280DQ（不含CAN通讯专用映像区）

仿照I/O映象区

32AI/32AQ（不含CAN通讯专用映像区）

允许最大扩大I/O？槭

7

最大数字量I/O配置

IO：256(128输入/128输出)

最大仿照量I/O配置

64（32输入/32输出）

脉冲捉拿输入

14

高速计数器

    总数

    单相计数器

    两相计数器

4

4×50KHz

1×30KHz

数字量输入个性

本机集成数字量输入点数

14

输入类型

漏型/源型

额定电压

24V DC

最大持续允许电压

20.4-28.8V DC

浪涌电压

35V DC，持续0.5s

逻辑1信号 ( 最幼)

逻辑0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

允许的最大漏电流

1mA

输入滤波

支持3.4ms和6.4ms

隔离(现场与逻辑)

500V AC，1分钟

同时接通的输入

14

最大电缆长度

屏蔽

非屏蔽

500米(尺度输入)

50米(高速计数器输入)

300米(尺度输入)

数字量输出个性

本机集成数字量输出点数

10

输出类型

固态-MOSFET，源型

额定电压

DC：24V

输出电压领域

DC：20.4～28.8V

逻辑1信号（最。

20V DC最大电流

逻辑0信号（最大）

0.1V DC，10KΩ负载

每点额定电流

0.5A

每个公共端额定电流

4A

漏电流（最大）

10uA

浪涌电流（最大）

8A，100ms

灯负载（最大）

5W

高速脉冲输出

最大频率

运控库指令：3路50KHz

输出Q点：（Q0.0-Q0.2）

接通电阻（接点）

典型值0.15Ω，最大0.32Ω

隔离（现场与逻辑）

500VAC 1分钟

延时

断开到接通：2us（Q0.0, Q0.1），---15us（其它）

接通到断开：10us（Q0.0, Q0.1），---130us（其它）

额定负载下的触点寿命

不合用

同时接通的输出

所有输出点

两个输出并联

是，仅在输出同组时

最大电缆长度

屏蔽

非屏蔽

500米

150米

尺寸（宽×高×深）

137×80×62mm

功耗

7W

存储器个性

法式存储器

8KB+4KB

数据存储器

8KB

通例个性

按时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256

内存存贮器位

256

内存存储位掉电维持功夫

永远维持

挨次节造继电器（S)

256位

功夫中断

2个1ms分辨率

边缘中断

4个上升沿和/或4个降落沿

仿照电位器

无

布尔量运算执行功夫

0.22?s

浮点运算执行功夫

12?s

时钟

内置，精度±120s/m

BD扩大板接口数

1个

系统批示灯

3个，STOP、RUN、SF

RUN/STOP拨码

有，2态

编程卡

支持

存储卡

不支持

额定输入电压

DC24V

电源供给

本机及扩大总线+5V

+24V

660mA

200mA

集成的通讯职能

通讯接口

2个通讯口：

PORT0:PPI通讯口/自由通讯口，RS485

FPORT0:PPI通讯口/自由通讯口，RS485

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps ~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，38.4kbps时1200米

50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

物理接口

2个RS485接口

隔离

不隔离

以太网通讯职能

通讯接口

1个标配以太网口

通讯尺度

切合IEEE802.3尺度

传输速度

10Mbps 和100Mbps自适应

自适应交叉衔接

不支持

衔接到工业以太网的接口(10/100Mbps)

RJ45插座

和谈类型

UDP/TCP和谈

支持MICO以太网编程，支持PLC间以太网通讯。

配置方式

支持上位机通过网口搜索PLC，支持网口下载系统配置。

最大衔接数

每个PLC支持最多8个UDP衔接，支持最多4个TCP衔接,支持最多4个Socket衔接，2个UDP,2个TCP。

IT衔接的最大数量

8个UDP_PPI衔接，其中4个主站和4个从站。

4个ModBus_TCP衔接，2个主站和2个从站。

4个Socket衔接，2个UDP,2个TCP。

用户数据数量

最多200个字节用于TCP/IP传输。

最多240个字节用于ModBus_TCP传输。

最多512个字节用于Socket传输。

端口

本地：1~65535

远程服务器：8888

启动功夫或复位后沉新启动功夫

约莫3秒。

批示灯

绿色RMC批示灯:亮：远程节造生效，灭：远程节造失效

绿色以太网批示灯：亮：衔接，闪动：传输；灭：未衔接

每段最大电缆长度

100m

隔离

通讯口隔离

I/O个性

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

继电器 干触点

数字I/O映象区

128DI/1280DQ（不含CAN通讯专用映像区）

仿照I/O映象区

32AI/32AQ（不含CAN通讯专用映像区）

允许最大扩大I/O？槭

7

最大数字量I/O配置

IO：256(128输入/128输出)

最大仿照量I/O配置

64（32输入/32输出）

脉冲捉拿输入

14

高速计数器

    总数

    单相计数器

    两相计数器

4

4×50KHz

1×30KHz

数字量输入个性

本机集成数字量输入点数

14

输入类型

漏型/源型

额定电压

24V DC

最大持续允许电压

20.4-28.8V DC

浪涌电压

35V DC，持续0.5s

逻辑1信号 ( 最幼)

逻辑0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

允许的最大漏电流

1mA

输入滤波

支持3.4ms和6.4ms

隔离(现场与逻辑)

500V AC，1分钟

同时接通的输入

14

最大电缆长度

屏蔽

非屏蔽

500米(尺度输入)

50米(高速计数器输入)

300米(尺度输入)

数字量输出个性

本机集成数字量输出点数

10

输出类型

继电器，干触点

额定电压

24V DC或110V/220VAC

输出电压领域

5～30VDC：5～250VAC

逻辑1信号（最。

-

逻辑0信号（最大）

-

每点额定电流

2A

每个公共端额定电流

8A

漏电流（最大）

-

浪涌电流（最大）

7A，触点关关

灯负载（最大）

30W DC/200W AC

接通电阻（接点）

0.2Ω

隔离（现场与逻辑）

-

延时

断开到接通：-

接通到断开：-

额定负载下的触点寿命

100,000次通断

同时接通的输出

所有输出点

两个输出并联

否

最大电缆长度

屏蔽

非屏蔽

500米

150米

1

机壳接地

机壳接地

2

逻辑地

逻辑地

3

RS485+信号B

RS485+信号B

4

发送要求RTS

发送要求RTS

5

逻辑地

逻辑地

6

+5V，串联100Ω电阻

+5V，串联100Ω电阻

7

+24V

+24V

8

RS485-信号A

RS485-信号A

9

NC

NC

衔接器表壳

机壳接地

机壳接地
