- 概览
-
规格参数
订货号

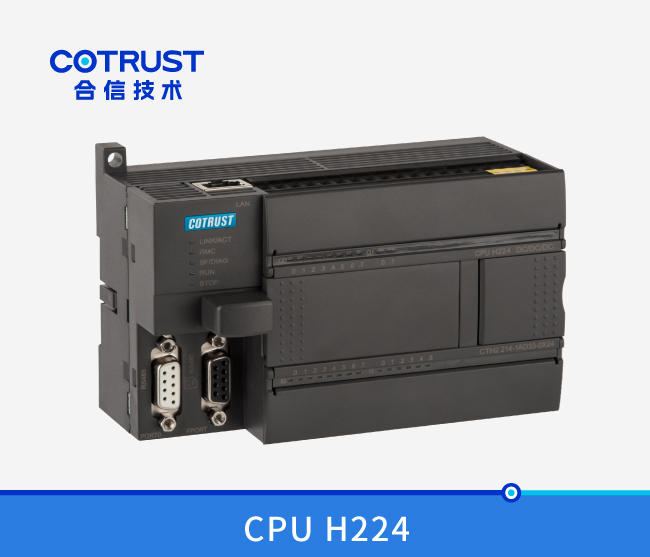

根基型CPU H224：12KB法式空间/8KB数据空间，220VAC电源，14DI/10DO继电器输出，2A，1个PPI，1个自由通讯口，1个以太网通讯口，支持仿照量扩大板，不支持扩大 ？。
CTH2 214-1BA33-0X24
- 技术参数
-
物理个性
尺寸（宽×高×深）
137×80×62mm
功耗
7W
存储器个性
法式存储器
8KB+4KB
数据存储器
8KB
通例个性
按时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电维持功夫
永远维持
挨次节造继电器（S)
256位
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿
仿照电位器
无
布尔量运算执行功夫
0.22?s
浮点运算执行功夫
12?s
时钟
内置，精度±120s/m
BD扩大板接口数
有
系统批示灯
3个，STOP、RUN、SF
RUN/STOP拨码
有，2态
编程卡
支持
存储卡
不支持
额定输入电压
DC24V
电源供给
本机+5V
+24V
660mA
200mA
集成的通讯职能
通讯接口
2个通讯口：
PORT0:PPI通讯口，RS485
FPORT:自由通讯口，RS485
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
物理接口
2个RS485接口
隔离
不隔离
以太网通讯职能
通讯接口
1个标配以太网口
通讯尺度
切合IEEE802.3尺度
传输速度
10Mbps 和100Mbps自适应
自适应交叉衔接
不支持
衔接到工业以太网的接口(10/100Mbps)
RJ45插座
和谈类型
UDP/TCP和谈
支持MICO以太网编程，支持PLC间以太网通讯。
配置方式
支持上位机通过网口搜索PLC，支持网口下载系统配置。
最大衔接数
每个PLC支持最多8个UDP衔接，支持最多4个TCP衔接。
IT衔接的最大数量
8个UDP_PPI衔接，其中4个主站和4个从站。
4个ModBus_TCP衔接，2个主站和2个从站。
用户数据数量
最多200个字节用于TCP/IP传输。
最多240个字节用于ModBus_TCP传输。
端口
本地：1~65535
远程服务器：8888
启动功夫或复位后沉新启动功夫
约莫3秒。
批示灯
绿色RMC批示灯:亮：远程节造生效，灭：远程节造失效
绿色以太网批示灯：亮：衔接，闪动：传输；灭：未衔接
每段最大电缆长度
100m
隔离
通讯口隔离
I/O个性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器 干触点
数字I/O映象区
128DI/1280DQ（不含CAN通讯专用映像区）
仿照I/O映象区
32AI/32AQ（不含CAN通讯专用映像区）
允许最大扩大I/O ？槭
无
最大数字量I/O配置
IO：256(128输入/128输出)
最大仿照量I/O配置
64（32输入/32输出）
脉冲捉拿输入
14
高速计数器
总数
单相计数器
两相计数器
4
4×50KHz
1×30KHz
数字量输入个性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
20.4-28.8V DC
浪涌电压
35V DC，持续0.5s
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
允许的最大漏电流
1mA
输入滤波
支持3.4ms和6.4ms
隔离(现场与逻辑)
500V AC，1分钟
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高速计数器输入)
300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
10
输出类型
继电器，干触点
额定电压
24V DC或110V/220VAC
输出电压领域
5～30VDC：5～250VAC
逻辑1信号（最。
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
8A
漏电流（最大）
-
浪涌电流（最大）
7A，触点关关
灯负载（最大）
30W DC/200W AC
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
断开到接通：-
接通到断开：-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏蔽
非屏蔽
500米
150米
节造端子及通讯端口
端子接线
214-1BA33-0X24接线端子
CTH200系列CPU的端子接线图如下所示：
图4-6 CTH2 214-1BA33-0X24继电器输出型接线图
RS485通讯接口
衔接器
插针号
PORT0（RS485）
FPORT（RS485）
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS485+信号B
RS485+信号B
4
发送要求RTS
发送要求RTS
5
逻辑地
逻辑地
6
+5V，串联100Ω电阻
+5V，串联100Ω电阻
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地
- 典型利用
-
系统配置规划
系统能够由一个单独的CPU主控 ？樽槌，支持仿照量扩大板，不支持扩大 ？。
- 装置规格
-
产品的装置和运行要求

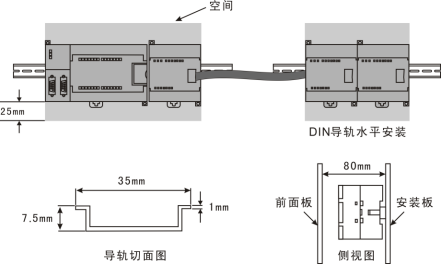

装置尺寸
装置和固定方式
使用DIN35尺度导轨。
