- 概览
-
规格参数
订货号

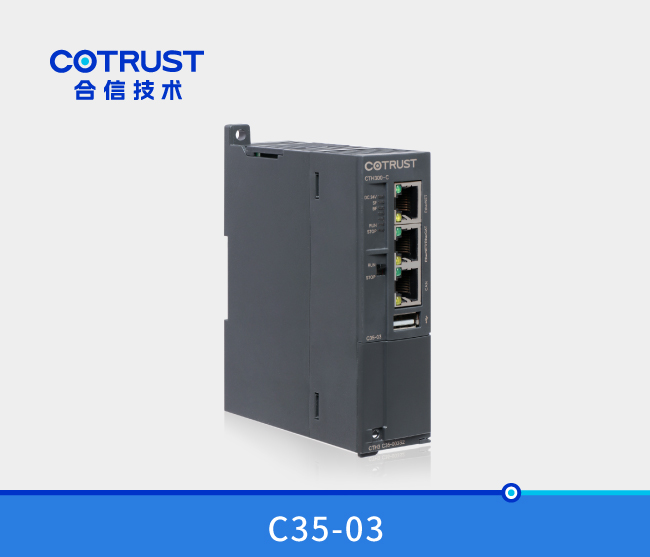

根基型,32MB法式数据空间,64KB掉电维持数据,55M扩大总线,24VDC电源，2个RS485口,1个EtherNET口,1个USB口,1个CAN口,1个EtherNET/EtherCAT口;支持可视化WebVisu、支持OPC UA从站、支持EtherNet/IP主站、支持MODBUS(RTU/TCP)主从、支持单轴活动,最大机架数4个(含本地机架)支持最多128个therCAT从站，支持CODESYS编程平台SP18版本。
CTH3 C35-003S2
- 技术参数
-
产品型号 C35-03 订货号 CTH3 C35-003S2 物理个性 尺寸（W×H×D） 34×115×101.6 mm 功率损耗 19.2W 电源个性 额定输入电压 24V DC 输入电压领域 20.4V~28.8V DC 输入电流 0.8A 极性反接 ； 有 总线电源电压 +5V DC 总线电源电流 1.6A LED批示灯个性 24V 电源批示灯（绿色） 亮起：24VDC 供电正常 ；熄灭：无 24VDC 供电 SF 批示灯（红色） 亮起：系统故障 ；熄灭：无错 BF 批示灯（红色） 亮起：总线故障 ；熄灭：无错 RUN批示灯（绿色） 亮起：系统运行 ；熄灭：系统终场 STOP批示灯（黄色） 亮起：系统终场 ；OFF = 系统运行 以太网批示灯 (绿色） 亮起：衔接 ；熄灭：未衔接 (黄色） 亮起：100Mbps ；熄灭：10Mbps CAN口批示灯 （绿色） 亮起：衔接 ；熄灭：未衔接 （黄色） 亮起：100Mbps ；熄灭：10Mbps 指令机能 位指令执行速度 15ns 浮点指令执行速度 45ns 内存 用户法式空间 32M 掉电维持空间 64KB 数据存储器规格 I区32K、Q区32K、M区512K 集成通讯职能 总线接口 支持 USB口 1 EtherNET口 2（其中1个为EtherNET/EtherCAT可切换通讯口） RS485口 2 EtherCAT口 1 CAN口 1 EtherCAT通讯口 通讯接口 1个EtherCAT口 波特率 100Mbps自适应 和谈类型 EtherCAT接口和谈 每段最大电缆长度 100m 最大站点数 每个主站最多支持128个EtherCAT从站 支持职能 支持散布时钟配置，冗余设置 支吃祠动参数配置 支持配置PDO参数和映射 支持配置总线循环周期，配置启动查抄供给商ID和产品ID 隔离 是 RS485通讯口 通讯接口数量 2个，PORT0、PORT1 通讯和谈 自由口和谈（内置Modbus-RTU和谈） 自由口波特率 波特率1.2Kbps~115.2Kbps 每段最大电缆长度 使用隔离中继器：1000m(115.2Kbps)
1200m(38.4Kbps)
未使用隔离中继器：50m最大站点数 每段32个站，每个网络126个站 隔离 通讯口隔离 CANopen通讯口 通讯接口 CANopen 最大从站点数 32 和谈类型 CANopen DS301尺度和谈 支持职能 支持自动启动CANopen Manager 支持可选从站轮询 支吃祠动从站 支持NMT 支持同步出产 支持同步亏损 支持心跳产生 支持激活功夫创建 传输速度（kbit/s） 1000 800 500 250 125 50 20 最大长度（m） 25 50 100 250 500 1000 2500 隔离 通讯口隔离 EtherNET通讯口 通讯接口 2个EtherNET口（其中1个为EtherNET/EtherCAT可切换通讯口） 波特率 10/100Mbps自适应 和谈类型 CODESYS定造和谈，基于UDP和TCP(支持以太网编程和CPU间以太网通讯 每段最大电缆长度 100m 一个站点最大衔接数 UDP 支持最大16个衔接 隔离 通讯口隔离 编程软件 编程软件包 CODESYS V3.5（SP18版本） 编程说话 切合IEC61131-3的编程说话：CFC/FBD/LD/IL/ST/SFC ；ぶ澳 电源 ； 供电电源端提供反接 ；ぶ澳芗袄擞课罩澳 接口 ； 通讯端口防雷 ； 本地I/O扩大能力 最大机架数 4 最大？槭 主机架：11个（电源？，CPU，中继？，8个信号？椋，
从机架：10个（电源？，中继？，8个信号？椋远程I/O扩大能力 CAN扩大最大主站数 1 CAN最大从站数 每个主站最多衔接32个CAN从站 EtherCAT最大扩大从站数 最多可衔接128个EtherCAT从站？，每个EtherCAT从站？樽畲8个信号？ 支持活动节造职能 运控职能 不支持SoftMotion和CNC 实不断钟 掉电维持 掉电维持功夫约112幼时（典型值），表接电池后，掉电维持的功夫至少可达1年以上 精度 每月误差<60秒
- 典型利用

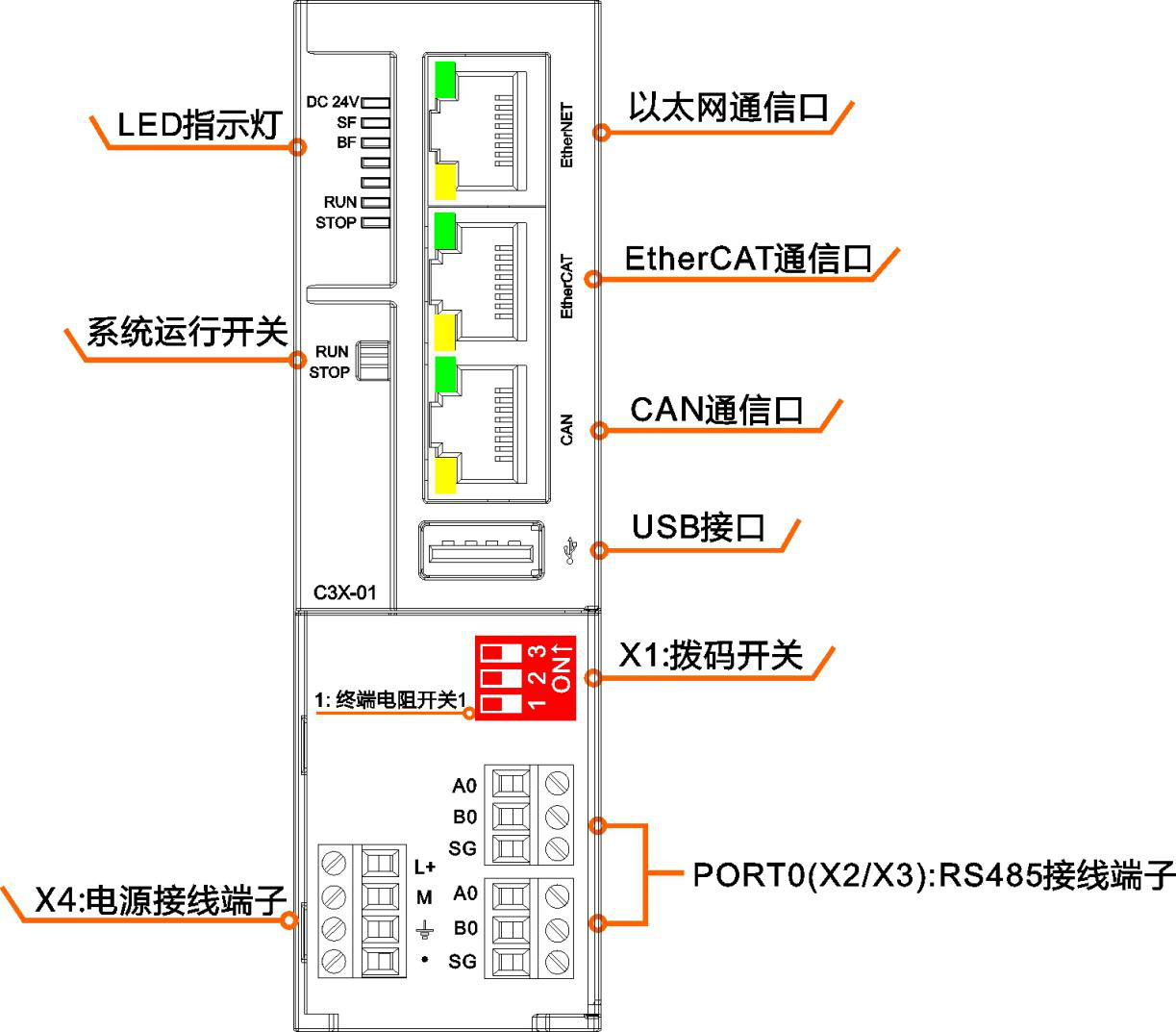

- 装置规格
-
电源接口界说
4pin间距为3.81mm的可拆卸端子
符号
信号界说
L+
+24V电源
M
+24V电源地
大地
--
--
USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据-
3
Data+
数据+
4
GND
地
EtherNET/EtherCAT接口界说
RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为EtherNET/EtherCAT衔接状态批示
黄色批示灯
作为EtherNET/EtherCAT速度状态批示
CAN接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为CAN数据接管状态批示
黄色批示灯
作为CAN数据发送状态批示
RS485接口界说
Port0口，选取2个3pin间距为3.81mm的可拆卸端子
6位可拆卸端子
信号
信号界说
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
拨码开关界说
两态开关
位号
拨码方向
信号界说
ON
向上
系统运行
OFF
向下
系统终场
DIP开关
位号
符号
信号界说
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻 ；OFF：无终端电阻
2
NC
保留
3
NC
保留
