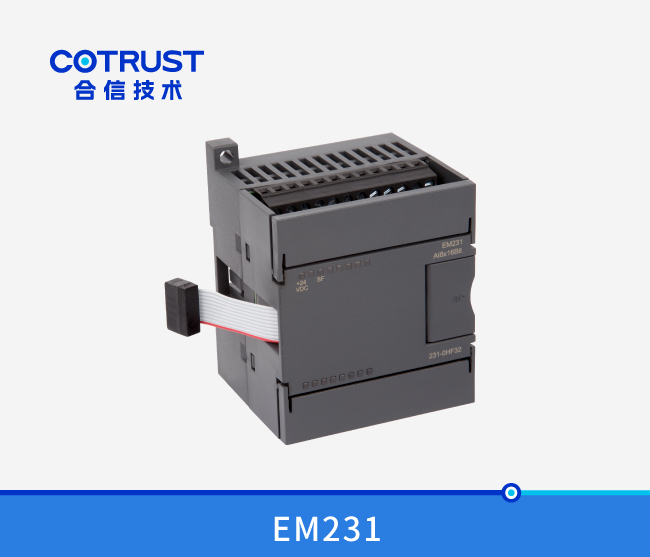

- 概览
-
订货数据
规格参数 订货号
CTSC-200 EM231高精度仿照量输入？，8点输入, 16BIT, 电压输入,光偶隔离 CTS7 231-0HF32
- 技术参数
-
机能参数
物理个性
尺寸(宽×高×深)
71×80×62mm
功耗
2.5 W
电源损耗 +5V DC亏损电流
44 mA
L+ 31mA L+线圈电压领域 20.4～28.8V DC LED灯批示 24V 电源状态，亮暗示电源正常，灭暗示电源故障 仿照量输入个性 输入点数 8 隔离(现场与逻辑电路间) 光耦隔离 输入类型 差分输入 量程领域 电压输入(单极性) 0～10V, 0～5V 电压输入(双极性) ±5V, ±2.5V 数据字体式 单极性，全量程 0～32000 双极性，全量程 -32000～32000 输入分辨率 电压输入(单极性)
300μV (0～10V量程)
150μV (0～5V量程)
电压输入(双极性)
300μV (±5V量程)
150μV (±2.5V量程)
模数转换功夫 约500μs
八通路转换功夫 5ms
共模抑造 40dB，DC - 60Hz 共模电压 信号电压+共模电压(必须幼于蹬宗12V) 输入阻抗 不幼于10MΩ 最大输入电压 30V 最大输入电流 30mA AD转换器分辨率 16位
- 典型利用
-
量程选择与软件配置

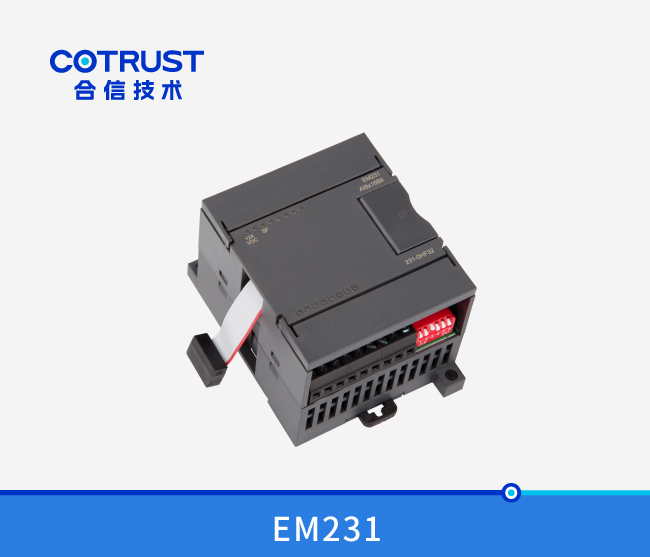

量程选择开关地位
量程选择

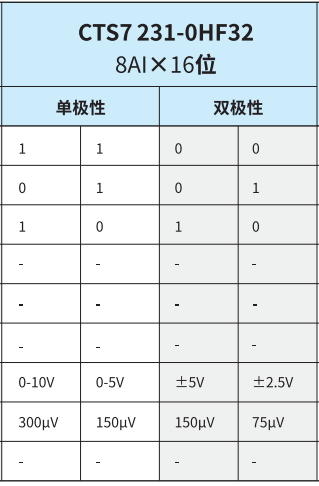

下表所示为若何用DIP开关设置EM231 8AI？榈牧砍？1、2和3可选择仿照量输入领域。所有的输入设置成一样的仿照量输入领域。下表中，ON为接通，OFF为断开。
必要出格把稳的是，未使用的DIP开关SW4～SW6，必须设置到OFF的地位。
软件配置
对于EM231 8AI×16位仿照量输入？，其读数是在VW中，而不是AIW，？樗Φ南喽缘匚环制，对应的地址也分歧。地址推算公式如下：
x(VWx) = 槽位号 × 64 + 输入通路号 × 2
下面给出基于上面公式推算得到的地址速查表：
VWxx
通路 0
通路 1
通路 2
通路 3
通路 4
通路 5
通路 6
通路 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
把稳: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而若是你的系统中必要同时使用到TD2X或TD200和EM231 8AI？，则EM231 8AI？椴荒茏爸迷诘谝桓龅匚(Slot 0)，不然将不能正常工作。
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
