- 概览
-
规格参数
订货号

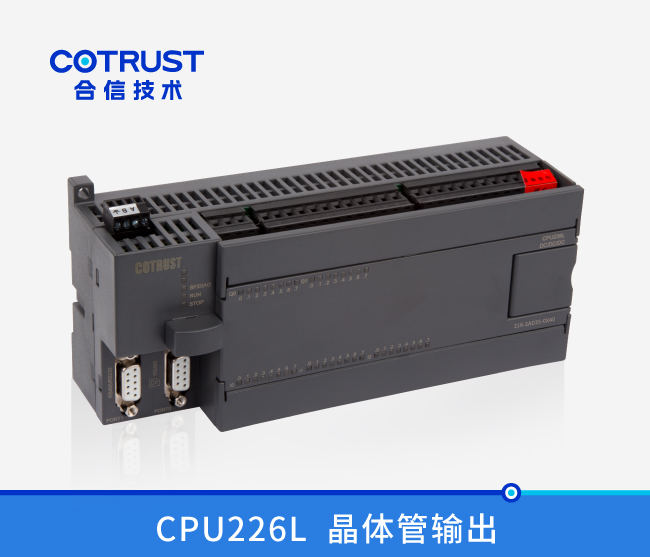

CPU226L，72KB法式空间/110KB数据空间，24VDC电源，24DI/16DO晶体管源型输出，0.75A，2个PPI/自由通讯口，两路50KHz输出（Pulse/Dir或PTO/PWM），数据永远保留，支持仿照量、CAN和RS485扩大板
CTS7 216-2AD35-0X40
- 技术参数
-
技术参数
物理个性
尺寸（宽×高×深）
196×80×62mm
功耗
11W
存储器个性
法式存储器
24KB+48KB
数据存储器
10KB+100KB
数据保留
FlashROM永远保留
通例个性
按时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256位
内存存储位掉电维持功夫
永远维持
功夫中断
64字节独立
挨次节造继电器（S)
256位
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿（I0.0，I0.1，I0.2，I0.3）
仿照电位器
无
布尔量运算执行功夫
0.15?s
浮点运算执行功夫
8?s
时钟
内置
BD扩大板接口数
1个，支持RS485扩大板、CAN扩大板、仿照量扩大板
系统批示灯
3个，STOP、RUN、SF
RUN/STOP拨码
有，2态
电池卡接口
支持，电源不及2.0V，报警位SM195.0
编程卡
支持
存储卡
支持
额定输入电压
DC24V
电源供给
本机及扩大总线+5V
+24V
1000mA
400mA
集成的通讯职能
通讯接口
2个通讯口：
PORT0:PPI/自由口，尺度RS485电平
PORT1:PPI/自由口，尺度RS485电平
插上RS485扩大板并沉新启动之后，PORT0固定为PPI口不成切换，自由口FP0配置到RS485扩大板。
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW)，最多8个衔接，每个衔接最大通讯200个字节
MPI衔接
（1PG/1OP）共8个，2个保留
I/O个性
本机数字量输入点数
24
输入类型
漏型/源型
本机数字量输出点数
16
输出类型
固态-MOSFET，源型
数字I/O映象区
640DI/640DQ（含CAN通讯专用映像区）
仿照I/O映象区
194AI/194AQ（含CAN通讯专用映像区）
允许最大扩大I/O？槭
7
最大数字量I/O配置
128DI/128DO
最大仿照量I/O配置
32AI/32AO
脉冲捉拿输入
24
高速计数器
总数
单相计数器
两相计数器
6
6×30KHz
4×20KHz
集成通讯职能（CANopen）-扩大CAN通讯板型号CTH2-CAN-01S2-EB时使用
通讯接口
1个（8 Pin端子）”见CANopen通讯接口表”
传输率（kbps）
1000
800
500
250
150
50
20
最大长度（m）
25
50
100
250
500
1000
2500
最大站地址
127
站点地址领域
1-127
最大主站带从站数
32
配置方式
CAN组态块和EDS文件
最大数字量接见
通常IO
CANopen专用IO
字节数
内存肇始地址
字节数
内存肇始地址
输入
16
IB0
输入
64
IB16
输出
16
QB0
输出
64
QB16
最大仿照量接见
通常IO
CANopen专用IO
通路数
内存肇始地址
通路数
内存肇始地址
输入
32
AIW0
输入
162
AIW64
输出
32
AQW0
输出
162
AQW64
集成通讯职能（CANFree）-扩大CAN通讯板时型号CTH2-CAN-01S2-EB时使用
通讯和谈
CanFree
使用方式
通过内部库指令支持
数字量输入个性
本机集成数字量输入点数
24
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
隔离(现场与逻辑)
500V AC，1分钟
同时接通的输入
24
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高速计数器输入)
300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
16
输出类型
固态-MOSFET，源型
额定电压
DC：24V
输出电压领域
DC：20.4～28.8V
逻辑1信号（最。
20V DC最大电流
逻辑0信号（最大）
0.1V DC，10KΩ负载
每点额定电流
0.75A
每个公共端额定电流
3.75A
漏电流（最大）
10uA
浪涌电流（最大）
8A，100ms
灯负载（最大）
5W
高速脉冲输出
最大频率
运控库指令：2路50KHz Pulse（Q0.0,Q0.1）,Dir（Q0.2,Q0.3）
PTO/PWM:2路20KHz（Q0.0,Q0.1）
接通电阻（接点）
典型值0.15Ω，最大0.32Ω
隔离（现场与逻辑）
500VAC 1分钟
延时
断开到接通：2us（Q0.0, Q0.1），---15us（其它）
接通到断开：10us（Q0.0, Q0.1），---130us（其它）
额定负载下的触点寿命
不合用
同时接通的输出
所有输出点
两个输出并联
是，仅在输出同组时
最大电缆长度
屏蔽
非屏蔽
500米
150米
*支持新版V2编程卡
*超等电容掉电维持功夫约为100个幼时，扩大电池为200天
*电池卡电量不及报警职能：低于2V时，报警位SM195.0
节造端子及通讯端口
端子接线
CTS7-216-2AD35-0X40接线端子
RS485通讯接口
衔接器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485信号B
RS485信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485信号A
RS485信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地

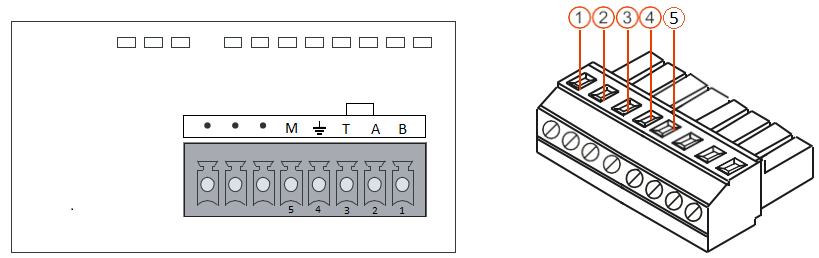

RS485扩大板通讯接口
？榻涌谟胂谓悠
引脚
FPORT0（RS485）
注：必要使用终端电阻时，将2脚和3脚短接。
1
RS485信号B
2
RS485信号A
3
终端电阻
4
机壳接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
- 典型利用
-

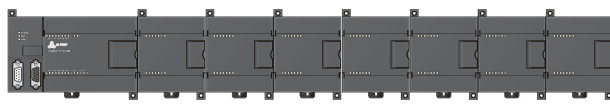

系统配置规划
系统能够由一个单独的CPU主控？樽槌，可由一个CPU表加最多7个各类型号的可选扩大？樽槌，还能够一个单独的CPU表加BD扩大？樽槌。
- 装置规格
-
产品的装置和运行要求

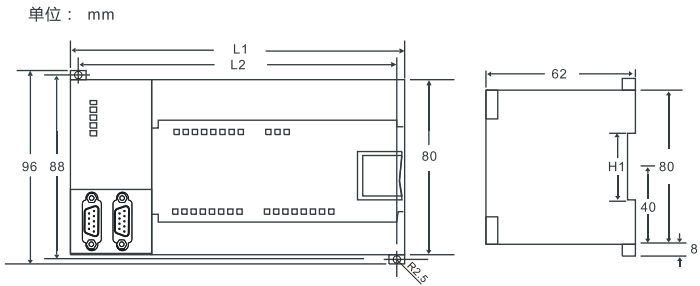

装置尺寸
PLC型号
L1(mm)
L2(mm)
CTS7 216-2AD35-0X40
196.5
188.5
CTS7 216-2BD35-0X40
196.5
188.5

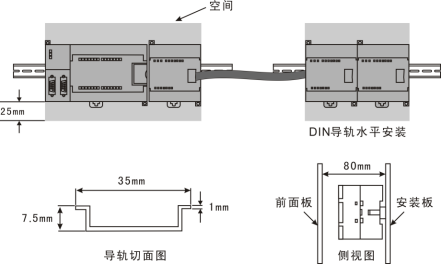

装置和固定方式
使用DIN35尺度导轨。
