- 概览
-
订货数据
规格参数 订货号

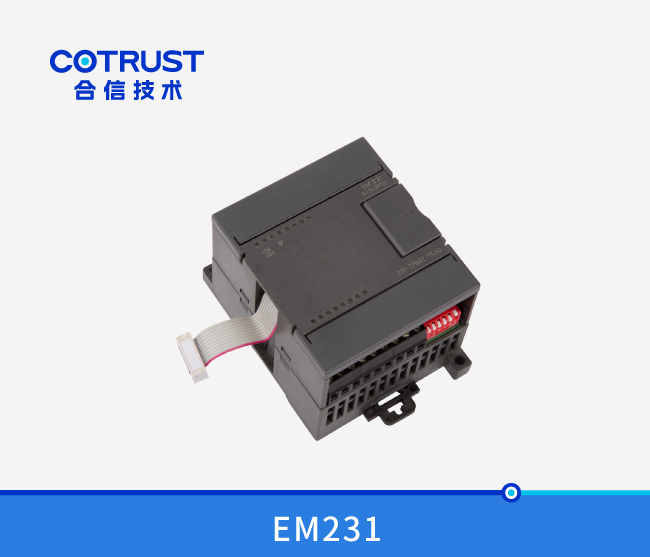

TrustPLC CTSC-200 EM231热电阻输入？ ，2路 CTS7 231-7PB32 TrustPLC CTSC-200 EM231热电阻输入？ ，4路 CTS7 231-7PC32
- 技术参数
-
机能参数
个性
EM231 2AI×RTD EM231: 4AI×RTD 订货号 CTS7 231-7PB32
CTS7 231-7PC32
物理个性
尺寸(宽×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 电源损耗 +5V DC亏损电流
35 mA
35 mA
L+ 34 mA 37 mA L+线圈电压领域 20.4～28.8V DC LED灯批示 24V DC电源供电优良ON=无错 ，OFF=无24V DC电源 ，SF：ON=？楣收 ，闪动=输入信号谬误,OFF=无错 仿照量输入个性 输入类型 ？椴慰冀拥厝鹊缱 输入领域 热电阻类型(选一种):
Pt-100Ω ，200Ω ，500Ω ，1000Ω(α=3850PPm ，3920PPM ，3850.55 PPM ，3916PPM ，3902PM)
Pt-10000Ω(α=3850PPM)
Cu-9.035Ω(α=4720PPM)
Ni-10Ω ，120Ω ，1000Ω(α=6720PPM ，6178PPM)
R-150Ω ，300Ω ，600Ω输入点数 2 4 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入领域
(输入通路至输入通路)0 共模抑造
>120dB@120V AC
输入分辨率 温度
电压
0.1℃/0.1℉
15位加符号位丈量道理
Sigma-Delta ？楦鹿Ψ(所有通路) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 20Ω ，Cu型2.7Ω 噪声抑造 85dB@ 50Hz/60Hz/400Hz 数据字体式 电阻：-27648至+27648 输入阻抗 >10MΩ 最大输入电压 30V DC（检测） ，5V DC（源） 分辨率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 根基误差 0.1% FS(电阻) 沉复性 0.05% FS 选择热电阻类型
EM 231热电阻？槭笴TSC-200 PLC能方便的与多种热电阻传感器衔接。用户能够通过DIP开关来选择热电阻的类型、接线方式、丈量单元和开路故障的方向。衔接到统一个？樯系乃腥鹊缱璞匦胧峭嘈腿鹊缱。
DIP选择开关位于？榈挠蚁虏 ，如下图所示。为使DIP开关设置起作用 ，用户必要给PLC或用户24V电源断电再通电。
表1 热电阻的类型对应的DIP开关配置表
热电阻类型
SW1
SW2
SW3
SW4
SW5
100 Pt 0.003850(Default) 0 0 0 0 0 200Ω Pt 0.003850 0 0 0 0 1 500Ω Pt 0.003850 0 0 0 1 0 1000Ω Pt 0.003850 0 0 0 1 1 100Ω Pt 0.003920 0 0 1 0 0 200Ω Pt 0.003920 0 0 1 0 1 500Ω Pt 0.003920 0 0 1 1 0 1000Ω Pt 0.003920 0 0 1 1 1 100Ω Pt 0.00385055 0 1 0 0 0 200Ω Pt 0.00385055 0 1 0 0 1 500Ω Pt 0.00385055 0 1 0 1 0 1000Ω Pt 0.00385055 0 1 0 1 1 100Ω Pt 0.003916 0 1 1 0 0 200Ω Pt 0.003916 0 1 1 0 1 500Ω Pt 0.003916 0 1 1 1 0 1000Ω Pt 0.003916 0 1 1 1 1 100Ω Pt 0.00302 1 0 0 0 0 200Ω Pt 0.003902 1 0 0 0 1 500Ω Pt 0.003902 1 0 0 1 0 1000Ω Pt 0.003902 1 0 0 1 1 保留 1 0 1 0 0 100Ω Ni 0.00672 1 0 1 0 1 120Ω Ni 0.00672 1 0 1 1 0 1000Ω Ni 0.00672 1 0 1 1 1 100Ω Ni 0.006178 1 1 0 0 0 120Ω Ni 0.006178 1 1 0 0 1 1000Ω Ni 0.006178 1 1 0 1 0 10000Ω Pt 0.003850 1 1 0 1 1 10Ω Cu 0.004270 1 1 1 0 0 150Ω FS Resistance 1 1 1 0 1 300Ω FS Resistance 1 1 1 1 0 600Ω FS Resistance 1 1 1 1 表2 配置断线检测标定方向、丈量单元和热电阻接线方式
SW6 标定方向 SW7 丈量单元 SW8 接线方式 0 正标定 (+3276.7度) 0 摄氏度 (℃) 0 3线 1 负标定(-3276.8度) 1 华氏度 (℉) 1 2线或4线
- 典型利用
-
选择热电阻类型
EM 231热电阻？槭笴TSC-200 PLC能方便的与多种热电阻传感器衔接。用户能够通过DIP开关来选择热电阻的类型、接线方式、丈量单元和开路故障的方向。衔接到统一个？樯系乃腥鹊缱璞匦胧峭嘈腿鹊缱。
DIP选择开关位于？榈挠蚁虏 ，如下图所示。为使DIP开关设置起作用 ，用户必要给PLC或用户24V电源断电再通电。
表1 热电阻的类型对应的DIP开关配置表
热电阻类型
SW1
SW2
SW3
SW4
SW5
100 Pt 0.003850(Default) 0 0 0 0 0 200Ω Pt 0.003850 0 0 0 0 1 500Ω Pt 0.003850 0 0 0 1 0 1000Ω Pt 0.003850 0 0 0 1 1 100Ω Pt 0.003920 0 0 1 0 0 200Ω Pt 0.003920 0 0 1 0 1 500Ω Pt 0.003920 0 0 1 1 0 1000Ω Pt 0.003920 0 0 1 1 1 100Ω Pt 0.00385055 0 1 0 0 0 200Ω Pt 0.00385055 0 1 0 0 1 500Ω Pt 0.00385055 0 1 0 1 0 1000Ω Pt 0.00385055 0 1 0 1 1 100Ω Pt 0.003916 0 1 1 0 0 200Ω Pt 0.003916 0 1 1 0 1 500Ω Pt 0.003916 0 1 1 1 0 1000Ω Pt 0.003916 0 1 1 1 1 100Ω Pt 0.00302 1 0 0 0 0 200Ω Pt 0.003902 1 0 0 0 1 500Ω Pt 0.003902 1 0 0 1 0 1000Ω Pt 0.003902 1 0 0 1 1 保留 1 0 1 0 0 100Ω Ni 0.00672 1 0 1 0 1 120Ω Ni 0.00672 1 0 1 1 0 1000Ω Ni 0.00672 1 0 1 1 1 100Ω Ni 0.006178 1 1 0 0 0 120Ω Ni 0.006178 1 1 0 0 1 1000Ω Ni 0.006178 1 1 0 1 0 10000Ω Pt 0.003850 1 1 0 1 1 10Ω Cu 0.004270 1 1 1 0 0 150Ω FS Resistance 1 1 1 0 1 300Ω FS Resistance 1 1 1 1 0 600Ω FS Resistance 1 1 1 1 表2 配置断线检测标定方向、丈量单元和热电阻接线方式
SW6 标定方向 SW7 丈量单元 SW8 接线方式 0 正标定 (+3276.7度) 0 摄氏度 (℃) 0 3线 1 负标定(-3276.8度) 1 华氏度 (℉) 1 2线或4线
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
