- 概览
-
订货数据
规格参数 订货号

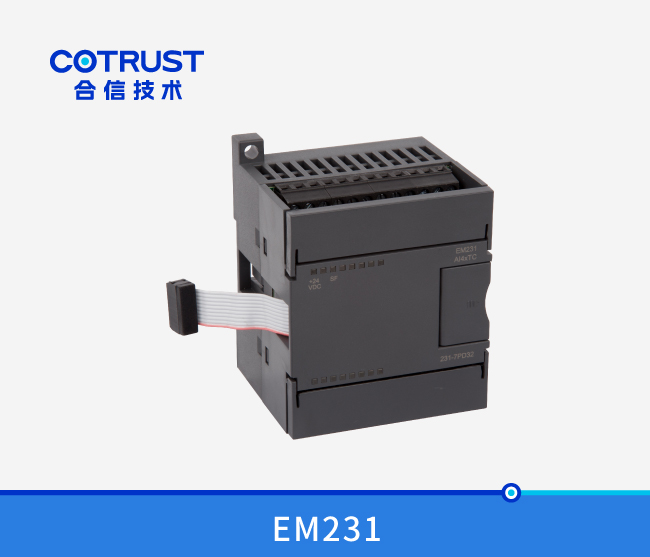

CTSC-200 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PD32 CTSC-200 EM231，8AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PF32
- 技术参数
-
机能参数
规格项目
EM231 4AI×TC
EM231 8AI×TC
物理个性
尺寸(宽×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 电源损耗 +5V DC亏损电流
35 mA
47 mA
L+ 30 mA 30 mA L+线圈电压领域 20.4～28.8V DC LED灯批示 24V DC电源供电优良ON=无错，OFF=无24V DC电源，SF：ON= ？楣收，闪动=输入信号谬误,OFF=无错 仿照量输入个性 输入类型 悬浮型热电偶 输入领域 热电偶类型(选一种)：S，T，R，E，N，K，J
电压领域：+/-80mV输入点数 4 8 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入领域
(输入通路至输入通路)120V AC 共模抑造
>120dB@120V AC
输入分辨率 温度
电压
0.1℃/0.1℉
15位加符号位丈量道理
Sigma-Delta ？楦鹿Ψ(所有通路) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑造 85dB@ 50Hz/60Hz/400Hz 数据字体式 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 分辨率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 根基误差 0.1% FS(电压) 沉复性 0.05% FS 冷接点误差
±1.5℃ 开关组态与软件配置
DIP开关配置
EM231热电偶 ？樘峁┮桓龇奖愕，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许衔接微幼的仿照量信号(±80mV领域)，所有连到 ？樯系娜鹊缗急匦胧且谎嘈，且最好使用带屏蔽的热电偶传感器 。
热电偶 ？楸匾没ü鼶IP开关进行选择的有：热电偶的类型、断线查抄、丈量单元、冷端赔偿和开路故障方向，用户能够很方便地通过位于 ？橄虏(如下图所示)的组态DIP开关进行以上选择 。
对于EM231 4TC ？，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的地位)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择丈量单元，SW8用于选择是否进行冷端赔偿 。
对于EM231 8TC ？，SW1～SW3用于选择热电偶类型，SW4用于选择断线检测方向，SW5用于选择丈量单元，SW6用于选择是否进行冷端赔偿 。而是否进行断线检测则固定设置为是，无需用户设置 。
为了使DIP开关设置起作用，用户必要给PLC和/或用户的电源断电再通电 。
热电偶类型选择配置表：
热电偶类型 SW1 SW2 SW3 J (缺省) 0 0 0 K 0 0 1 T 0 1 0 E 0 1 1 R 1 0 0 S 1 0 1 N 1 1 0 +/- 80mV 1 1 1
其它个性选择：
选择项目
EM231 4TC
EM231 8TC
开关地位
设置
开关地位
设置
断线检测方向
SW5
0:正标定(+3276.7度)
1:负标定(-3276.8度)SW4
0:正标定(+3276.7度)
1:负标定(-3276.8度)是否进行断线检测
SW6
0：是，1：否
固定为进行断线检测
丈量单元选择
SW7
0：摄氏度，1：华氏度
SW5
0：摄氏度，1：华氏度
是否进行冷端赔偿
SW8
0：是，1：否
SW6
0：是，1：否
软件配置

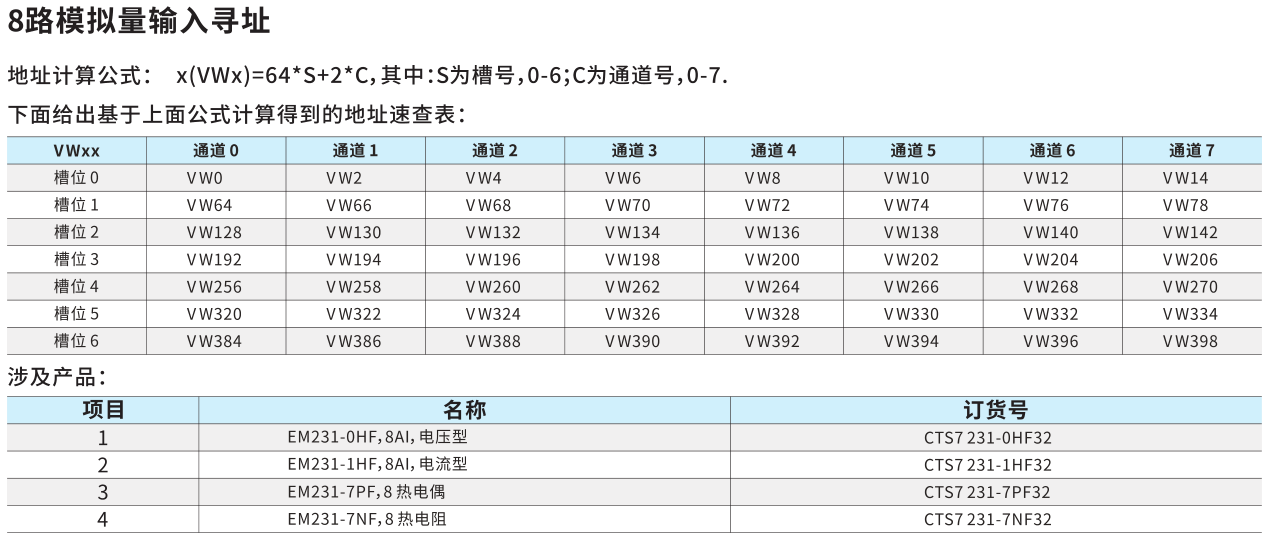

对于EM231 8AI×TC热电偶输入 ？，其读数是在VM中，而不是AIW， ？樗Φ南喽缘匚环制，对应的地址也分歧 。地址推算公式如下
x(VWx) = 槽位号 × 64 + 输入通路号 × 2
下面给出基于上面公式推算得到的地址速查表：
VWxx
通路 0
通路 1
通路 2
通路 3
通路 4
通路 5
通路 6
通路 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
把稳: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而若是你的系统中必要同时使用到TD2X或TD200和EM231 8TC ？，则EM231 8TC ？椴荒茏爸迷诘谝桓龅匚(Slot 0)，不然将不能正常工作 。
热电偶丈量领域
- 典型利用
-
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
