- 概览
-
订货数据:
规格参数
订货号
TrustPLC CTSC-200 EM231-7ND温度采集？，2点NTC或PT100，2点电压或电流输入，隔离型16位精度
CTS7 231-7ND32
TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC温度采集？，光电隔离，16位精度。
CTS7 231-7NF32
重要个性
· 总线、电源、通路间全隔离，靠得住性高，抗滋扰能力强
· 16位采样精度，选取硬件滤波技术，丈量值越发正确不变
· 供电电源有反接；ず屠擞课罩澳，合用于恶劣的工业环境
使用规范
· 信号线应选取屏蔽线，屏蔽线需单端接地
· 在系统有优良接地的情况下？榈慕拥囟擞拥降叵呱，不然不接地
- 技术参数
-
规格参数
规格项目
CTS7 231-7ND32
功耗
0.8W
电源损耗
+5VDC亏损电源
0.12W
L+
37mA
L+线圈电压领域
20.4－28.8VDC
LED批示灯
电源批示优良ON＝24VDC供电正常，OFF=无24VDC供电
SN：ON＝？楣收，闪动＝输入信号谬误，OFF＝无错
输入类型
？椴慰冀拥厝鹊缱
热电阻输入领域
热电阻类型（任选一种）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
电压输入
-5V----5V,-10V---10V,0V---5V,0V---10V
电流输入
0---20mA
输入点数
2PT100/2NTC和2AI
隔离个性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模输入领域（输入通路至输入通路）
0
共模抑造
>120dB@120VAC
输入分辨率
温度
0.1℃/0.1℉
电压
15位＋符号位
丈量道理
Sigma-Delta
？楦鹿Ψ颍ㄋ型罚
425ms
到传感器的导线长度
最大100米
导线回路电阻
20Ω
噪声抑造
85db@50Hz/60Hz/400Hz
数据字体式
电压：－32000至＋32000
输入阻抗
>10MΩ
最大输入电压
30VDC（检测），5VDC（源）
分辨率
15位＋符号位
输入滤波衰减
－3db@21KHz
根基误差
0.1％Fs（电阻）
沉复性
0.05％Fs

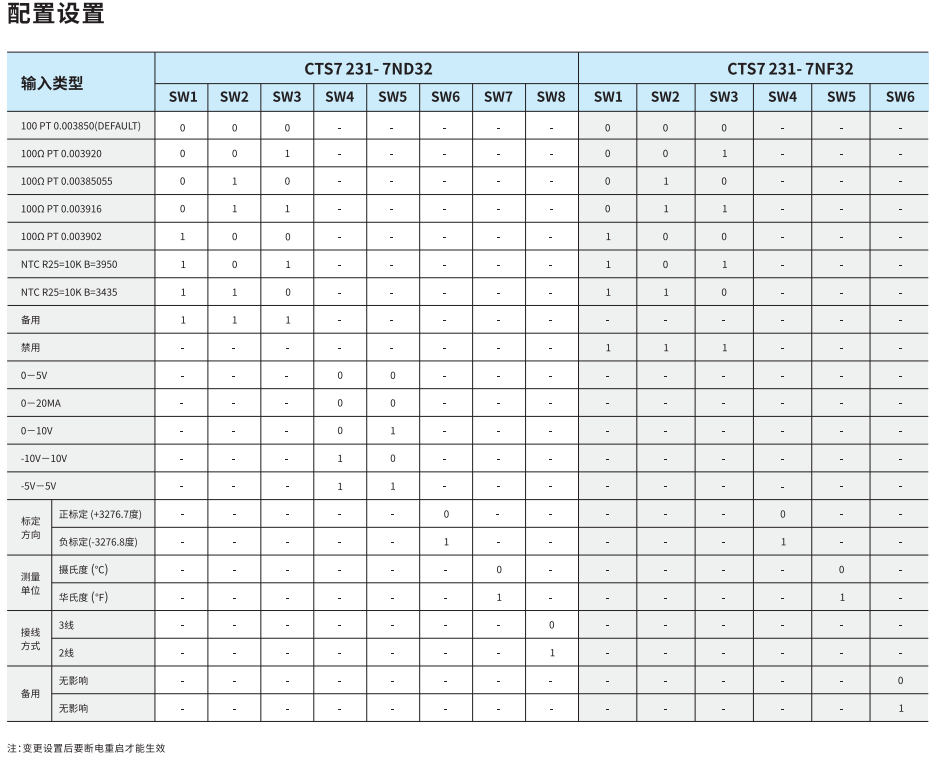

配置设定
输入类型
SW1
SW2
SW3
SW4
SW5
100 pt0.003850(Default)
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
备用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
丈量单元
SW8
接线方式
0
正标定（＋3276.7度）
0
摄氏度（℃）
0
3线
1
负标定（－3276.8度）
1
华氏度（℉）
1
2线或4线
机能参数规格项目
CTS7 231-7NF32
尺寸（W x H x D），mm
71 x 80 x 62
功耗
1.8W
电源损耗
+5VDC亏损电源
60mA
L+
32.5mA
L+线圈电压领域
20.4-28.8VDC
LED批示灯
+24VDC电源批示
亮：？楣┑缯；灭：？槲薜缭，所有通路测得集数据均变为32766
SF状态批示灯
灭：各通路均正常；闪动：有通路断线或超量程，对应通路数据为+32767或-32768（断线时由SW4标定方向拨码开关确定）
输入类型
Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM
NTC：R25=10k/B=3950或R25=10k/B=3435
温度丈量领域
Pt100：-50℃～800℃
NTC（R25=10k/B=3950）：-40～120℃
NTC（R25=10k/B=3435）：-40～150℃
输入点数
8PT100/8NTC
隔离个性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
噪声抑造
85dB@50/400 Hz
共模抑造
120dB@120VAC
分辨率
0.1 ℃ / 0.1 ℉
丈量精度
±0.3℃
丈量道理
SIGMA-DELTA
电缆长度，最大
100 m
电缆环路电阻，最大
20Ω
更新功夫
825 ms
断线检测
Pt100检测3条导线（NTC检测2条导线），检测功夫最长3分钟
配置设定
输入类型
SW1
SW2
SW3
100Ω Pt 0.003850(Default)
0
0
0
100Ω Pt 0.003920
0
0
1
100Ω Pt 0.00385055
0
1
0
100Ω Pt 0.003916
0
1
1
100Ω Pt 0.003902
1
0
0
NTC R25=10K B=3950
1
0
1
NTC R25=10K B=3435
1
1
0
禁用
1
1
1
SW4
标定方向
SW5
丈量单元
SW6
备用
0
正标定 (+3276.7度)
0
摄氏度 (℃)
0
无影响
1
负标定(-3276.8度)
1
华氏度 (℉
1
无影响
软件配置
对于EM231 8AI×16位仿照量输入？，其读数是在VW中，而不是AIW，？樗Φ南喽缘匚环制，对应的地址也分歧。地址推算公式如下：
x(VWx) =槽位号 × 64 + 输入通路号 × 2
槽位号对应？榈淖爸玫匚，紧靠CPU的第一个扩大？椴畚缓盼0，第二个扩大？椴畚缓盼1，依此类推。输入通路共8路，从A至G，对应的编号为0至7。下面给出基于上面公式推算得到的地址速查表：
VWxx
通路 0
通路 1
通路 2
通路 3
通路 4
通路 5
通路 6
通路 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
把稳: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而若是你的系统中必要同时使用到TD2X或TD200和EM231 8AI？，则EM231 8AI？椴荒茏爸迷诘谝桓龅匚(Slot 0)，不然将不能正常工作。
