CO-TRUST PLC在中央空调节造系统中的利用
提要：随着人们的生涯质量的提高，提高中央空调的舒服性、经济性、靠得住性极度沉要。选取先进、实用、靠得住的可编程节造器(PLC)来进行节造是当前中央空调节造系统的主流。本文介绍CO-TRUST TrustPLC CTSC-100系列高机能幼型PLC及其文本显示器TD4X在中央空调中的利用事俘，从CPU配置、智能混合 ？槭褂玫嚷凼隽薈TSC-100在该领域的优越性；谀壳爸醒肟盏飨低辰谠旒苛┑牟患，利用CTSC-100节造器来实现有效节造的步骤，经现实使用批注该规划是合理可行的，能够同类场所借鉴使用。使用成效优于同类节造产品。
关键词：CO-TRUST CTSC-100 中央空调
一、引言
中央空调是对构筑物内空气进行调节的专用系统，它通过对风机、阀门、泵等设备的开、关及陆续调节来节造室内温度、湿度，使之满足肯定要求，从而提高人体的舒服度。随着人们生涯水平的不休提高，越来越多的大、中型构筑选取中央空调系统，以达到夏季致冷、冬季取暖的主张。
为提高中央空调系统的经济性、靠得住性及可守护性，需选取节造产品对中央空调系统的各个设备进行节造。早期的中央空调节造器多为当场式专用节造器和DDC节造器，它们拥有节造职能单一、不易联网及信息集成度不高档弊端。随着推算机技术、节造技术和网络技术的发展，此刻的中央空调系统都偏差于选取先进、实用、靠得住的可编程节造器(PLC)来进行节造。本文介绍用CO-TRUST CTSC- 100PLC产品节造中央空调的事俘。
将CO-TRUST公司CTSC-100经济型可编程节造器利用于空调系统中，既克服了现有系统的不及，又提高了系统靠得住性，降低了能耗，满足了工艺要求，保障了产品的质量，提高了整套机组的性价比，经现实使用批注该规划是合理的，并能够在同类场所使用，使用成效也优于同类节造产品。
二、系统介绍
该空调系统为风管式系统，风冷风管式中央空调系统与其他中央空调相迸仔新风的引入提高的空气的质量、温度较平衡、噪音幼、可调节、装置单一、运行靠得住、效能高和运行用度低等显著特点。风管机中央空调系统以空气为输送介质，其道理与大型全空气中央空调系统的道理根基一样，是一个幼型化的全空气中央空调系统。它利用室表主机集中产生冷/热量，将从室内引回的回风进行冷却/加热处置后，再送入室内解除其空调冷/热负荷。风管式机组系统单一，选取造冷剂和空气直接蒸发换热的造冷循环方式，无需中央传热媒体，削减了损耗，效能高。由于引入了新风，其空气品质能得到较大的改善。道理图如下所示，图中室表主机选取风冷方式。
该系统有如下几个特点：
夏季,造冷机组运行，实现冷调节；冬季,冷机共同热源共同使用，能够实现冬季采暖。在春秋两季能够用新风直接送风，达到节能，舒服的成效。
选取集中空调的设计步骤，送风量大，送风温差幼，房间温度均匀。送风方式多样化，可能具体情况造订分歧的送风规划，加强人体的舒服性。
选取 ？榛骰，凭据设置自动调节造冷量。室内及分区节造，各个室内及独立运行，别离调节各个区域内的空气。
守护极度方便，对产生的故障进行报警的同时在文本显示器上显示，守护人员可方便快捷地凭据故障显示进行守护或建理。
可单独节造，也可集中进行节造，运行越发经济、节能。
三、系统节造
节造系统选取CTSC-100 PLC 及其文本显示器TD4X。扩大 ？檠∪M131 NTC混合型扩大 ？.
1、CTSC-100 CPU是能够齐全兼容西门子SIMATIC S7-200 的编程软件，原利用法式无需任何扭转，系统切换简易 ，可选用Step7-Micro/WIN编程（版本V4.0） ，位指令速度高达0.2μs，浮点运算速的高达8μs ，数字量最多可配置64DI/64DO,仿照量最多可配置16AI/16AQ,性价比高。
CTSC-100系列 124CPU集成两个通讯口,其中一个PPI通讯口，另一个自由通讯口(FPORT)内部集成MODBUS和谈,14DI/10DO共24个数字量I/O,法式空间为12K,数据空间8K,4个5KHZ高速计数器。
空调利用环境相对比力湿润,CTSC-100系列产品靠得住性高，选取三防处置，合用各类恶劣环境。
多沉密码；，更有主题法式单向下载职能，永远保密，为用户知识产权；ぬ峁┣坑辛Φ谋Ｏ。
2、 CTSC-100 PLC及其文本显示器对新风机组监控
可在文本显示器TD4X上起停风机电机及查看其工作状态；丈量风机出口空气温湿度参数，以相识机组是否将新风处置到要求的状态；丈量新风过滤器两侧压差，以相识过滤器是否必要更换；查抄新风阀情况，以确定其是否打开；节造空气水换热器水侧调节阀，以使风机出口空气温度达到设定值；节造干蒸汽加湿器调节阀，使冬季风机出口空气相对湿度达到设定值；；す芡，冬天防冻，自动终场风机，同时关关新风阀门；对冷水机组的监控；压缩机启 ＝谠旒白刺喽；冷热水泵起停；蒸发器进出口温度；冷凝器进出口温度；压缩机进排气压力温度；油泵出口压力；冷凝器水流开关节造；蒸发器水流开关节造。
3、 CTSC-100 NTC混合型扩大 ？樵谙低持械睦
CTSC-100系列PLC特有的NTC混合输入扩大 ？樾秃臙M131 NTC， ？榧闪怂穆贩抡樟坎杉，其中两路为温度传感器信号输入，用于直接衔接NTC热敏电阻或PT100热电阻，另两路为电压电流型输入，用于衔接压力传感器信号， ？榛寡∪×讼冉氖致瞬际鹾凸獾绺衾爰际，光电隔离16位精度，抗滋扰能力强，丈量了局越发不变靠得住。因而出格适合与单机头中央空调系统的节造需要，使用NTC混合输入扩大 ？榈闹醒肟盏鹘谠煜低巢辉俦匾畋淼腘TC变送器，采样越发正确、不变，又大大节俭整体规划成本。
4、TD4X文本显示器在系统中的利用
系统上电后，TD4X首先进入欢迎使用画面，操作菜单分级显示，菜单蕴含系统运行状态、系统运行节造、系统参数显示、PID参数批改、电动阀开度调节。室内机组有两种节造方式，能够单独节造，也能够群控。当故障产生时，故障报警信息也通过TD4X来显示，直到故障得到确认和复原。
TD 4X 有15个按键，其中7个是预约义职能键，其职能是高低文有关的。另表8个键是用户自界说键，通过可复用为8个用户自界说键。
规格：LCD，4行文本，单色，24VDC供电，多国说话支持。规格参数：LCD显示器，4行，96个ASCII字符，RS485，IP65。
TD4X是可编程节造器CTSC-100幼型PLC系统的文本显示和操作界面，可在 CTSC-100 PLC的编程软件中进行组态，使用极度方便。
TD4X可凭据CPU内部的逻辑前提显示信息。在信息中也可内嵌数据，数据既能够显示，也能够由操作人员进行设置。也能够使用TD4X设置CPU实不断钟，接见CPU内存变量，或对开关量输入/输出进行强造。TD4X能够设置密码，以限度对设备的操作。
四、实现语
在中央空调中使用 CTSC-100可编程节造器及其文本显示器 TD4X来做为幼型中央空调监控系统的节造硬件，不仅降低空调成本，并且拥有如下优异的系统职能：
1、多种节造方式，能够通过文本显示器TD4X实现多个室内机组群控或独立节造。
2、监测各机组出回风温度及各机组运行状态 ？赏ü齌D4X设置空调运行参数。
3、自检反馈和报警职能。冷水自动节造温度调节，可轻易调节各房间的温度 ？善揪萑绽砉婊褪鼻柚米远舳。参数设置带有密码；。
4、NTC传感器直接接入节造系统，无需额表变送器，大大解决整体规划成本，且采样更正确、更不变 。这样企业在使用节造系统中使高机能、低成本的主张都能够达到，一举多得，拥有极高的实用和推广价值。
-

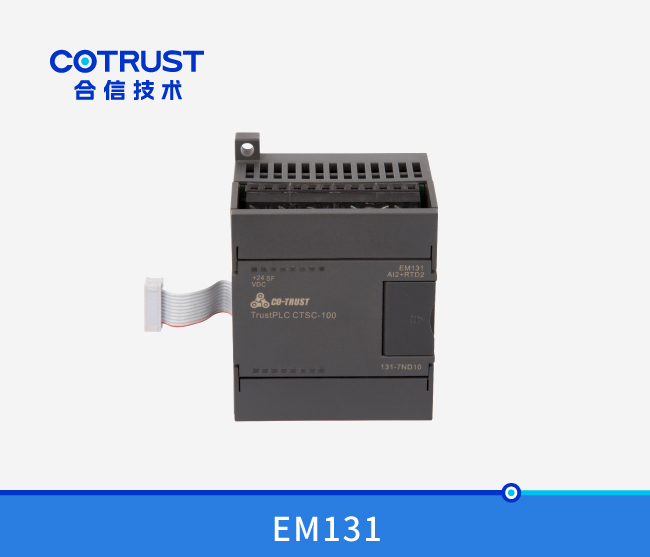

EM131-7ND 温度采集 ？
订货号：CTS7 131-7ND10
规 格：2路NTC或PT100+2路电压电流输入，隔离型16位精度
查看详情 -
CPU124，24点，继电器输出 (114-1BD20-0X24)
订货号：CTS7 114-1BD20-0X24
规 格：220VAC电源，14DI×24VDC，10DO×Relay，双通讯口
查看详情 -

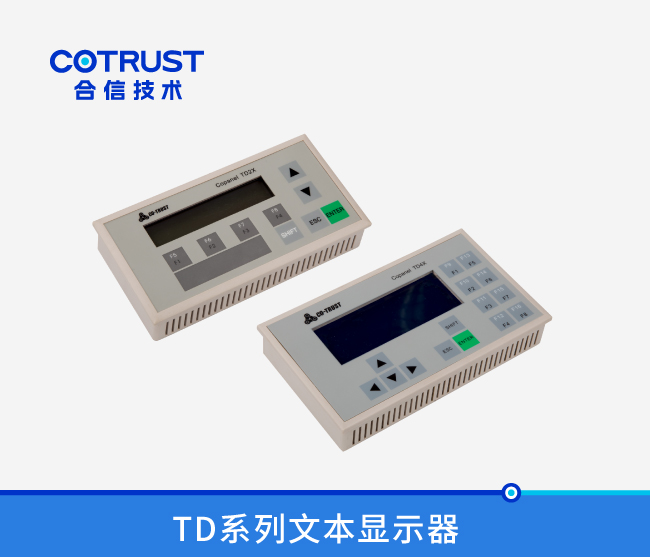

Copanel系列文本型HMI
