软管收卷机

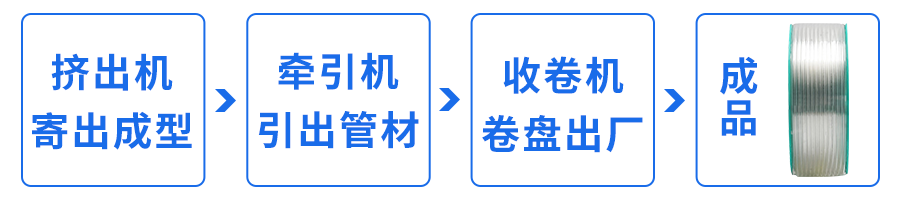

软管收卷机用于塑胶出产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm ，线速度5~70米/min的管材由收卷机卷成盘出厂。

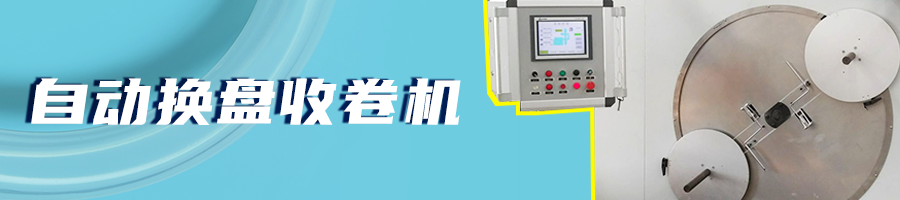

▼收卷机现场▼
ca88节造系统在收卷机上的利用
收卷机自动化节造系统选取PLC节造法式收卷 ，全伺服双工位收卷 ，精密伺服滑轨排线 ，输入管材线径自动匹配收卷和排线速度 ，能够实显旖均秩序绕线 ，卷带盘端面平齐度高。系统设置有自动夹持、堵截、卸料、换盘职能 ，各围绕造统一。
工作原理解析
双工位软管收卷机 ，选取自动化节造系统在出产过程中两个收卷盘自动切换 ，软管自动裁剪后自动绕线。

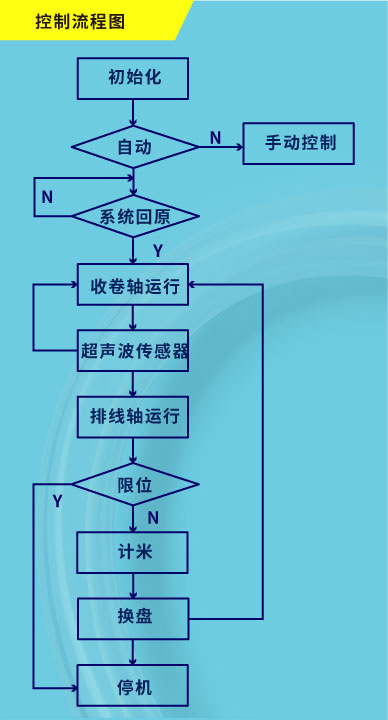

工作道理：收卷盘为旋转的机械结构 ，收卷轴依照设定速度运行 ，通过表部超声波信号调节收卷轴电机速度 ，排线伺服凭据线径和收卷速度推算出运行轨迹。
职能部件1
自动换盘机构：
由伺服电机驱动 ，伺服在地位模式和速度模式之间切换运行。
职能部件2
排线机构：
排线伺服由收卷部门经过特有的排线算法节造 ，通过地位模式节造伺服快慢。

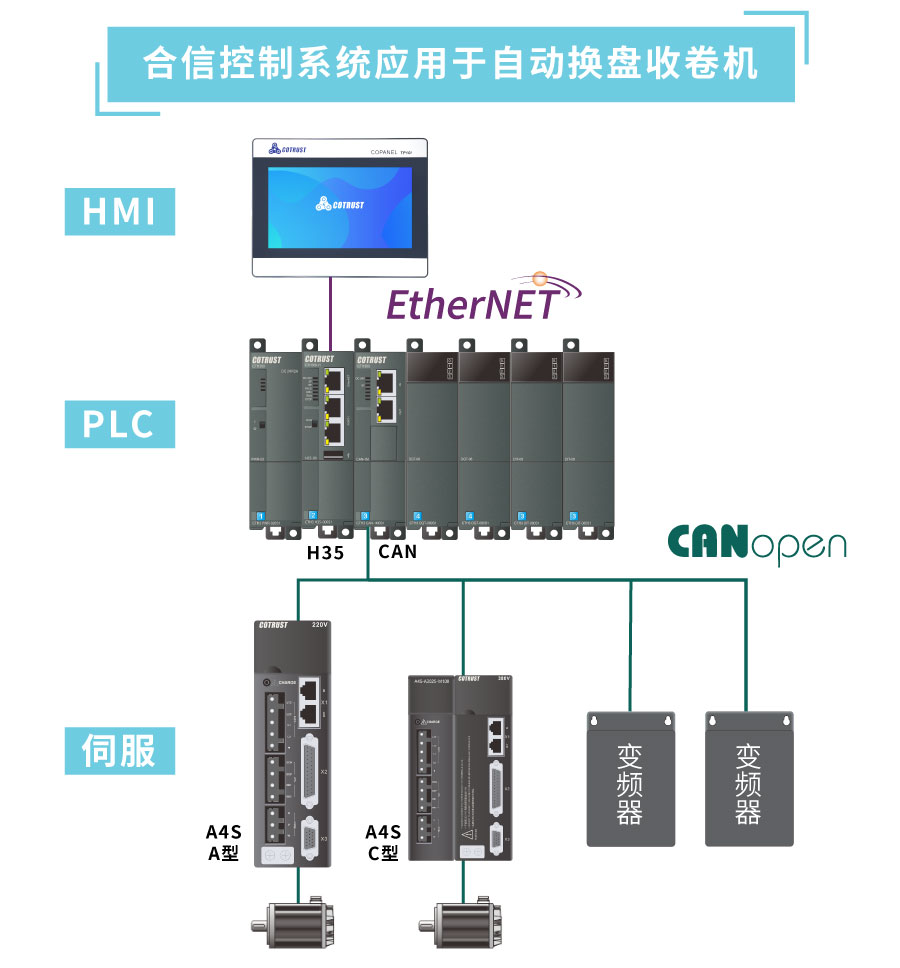

ca88节造规划——自动换盘收卷机
ca88针对软管收卷机节造重点 ，
提供PLC+伺服+HMI整套节造系统。

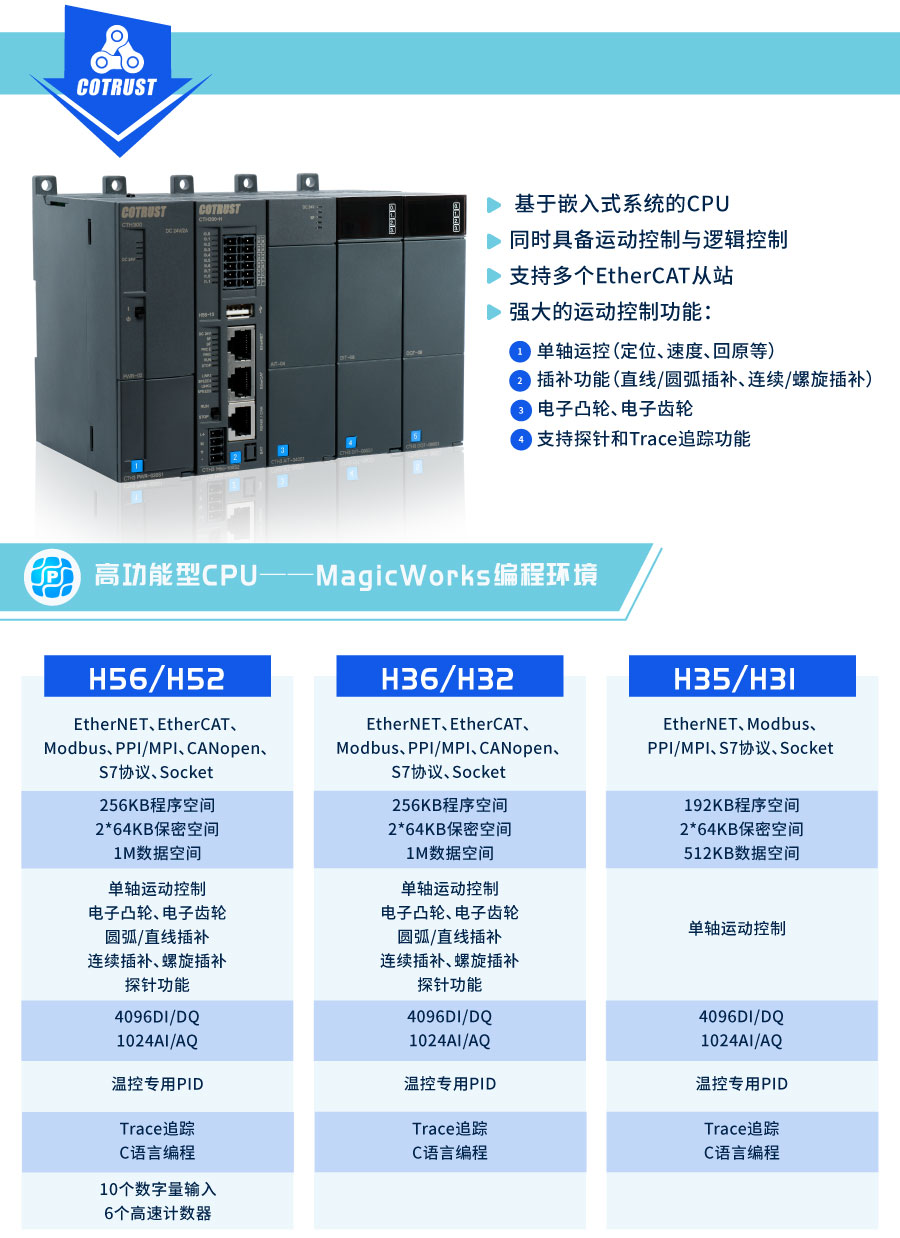

双工位软管收卷机选取ca88CTH300系列H35 PLC作为主控CPU ，排线伺服A4S选取CANopen通讯节造 ，地位模式为绝对模式 ，速杜咨H35的PLC法式算法节造。系统凭据软管收卷的特点 ，排线伺服正向选取排线线径加间距模式进行排线 ，当伺服换向后 ，排线负向时选取线径减定长的模式 ，通过模式切换 ，一层松一层紧的排线模式 ，能够很好的保障软管圆线的收卷质量。
节造系统界面
配置ca8810寸以太网HMI作为人机交互接口 ，触摸屏对系统进行各类参数设置、操作节造、状态反馈等。
（软管收卷机-ca88系统界面）
ca88节造规划——明星产品
利用宽泛
收卷机在工业领域中利用极度宽泛 ，如轧钢、造纸、纺织、塑料制品等行业 ，在出产线最后的产品获取中险些都使用收卷机。
软管收卷机
软管收卷机用于塑胶出产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm ，线速度5~70米/min的管材由收卷机卷成盘出厂。
▼收卷机现场▼
ca88节造系统在收卷机上的利用
收卷机自动化节造系统选取PLC节造法式收卷 ，全伺服双工位收卷 ，精密伺服滑轨排线 ，输入管材线径自动匹配收卷和排线速度 ，能够实显旖均秩序绕线 ，卷带盘端面平齐度高。系统设置有自动夹持、堵截、卸料、换盘职能 ，各围绕造统一。
工作原理解析
双工位软管收卷机 ，选取自动化节造系统在出产过程中两个收卷盘自动切换 ，软管自动裁剪后自动绕线。
工作道理：收卷盘为旋转的机械结构 ，收卷轴依照设定速度运行 ，通过表部超声波信号调节收卷轴电机速度 ，排线伺服凭据线径和收卷速度推算出运行轨迹。
职能部件1
自动换盘机构：
由伺服电机驱动 ，伺服在地位模式和速度模式之间切换运行。
职能部件2
排线机构：
排线伺服由收卷部门经过特有的排线算法节造 ，通过地位模式节造伺服快慢。
ca88节造规划——自动换盘收卷机
ca88针对软管收卷机节造重点 ，
提供PLC+伺服+HMI整套节造系统。
双工位软管收卷机选取ca88CTH300系列H35 PLC作为主控CPU ，排线伺服A4S选取CANopen通讯节造 ，地位模式为绝对模式 ，速杜咨H35的PLC法式算法节造。系统凭据软管收卷的特点 ，排线伺服正向选取排线线径加间距模式进行排线 ，当伺服换向后 ，排线负向时选取线径减定长的模式 ，通过模式切换 ，一层松一层紧的排线模式 ，能够很好的保障软管圆线的收卷质量。
节造系统界面
配置ca8810寸以太网HMI作为人机交互接口 ，触摸屏对系统进行各类参数设置、操作节造、状态反馈等。
（软管收卷机-ca88系统界面）
ca88节造规划——明星产品
利用宽泛
收卷机在工业领域中利用极度宽泛 ，如轧钢、造纸、纺织、塑料制品等行业 ，在出产线最后的产品获取中险些都使用收卷机。
-

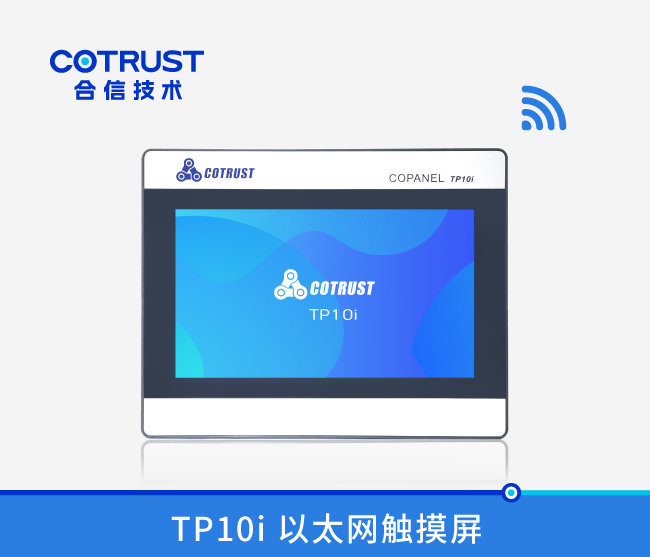

TP10I 以太网触摸屏（CTS6?T10I-CH032）
订货号：CTS6?T10I-CH032
规 格：10.1寸触摸屏 ，真彩LCD-TFT ，分辨率1024x600,256k色 ，1个RS485口 ，1个USB口 ，1个以太网口
查看详情 -

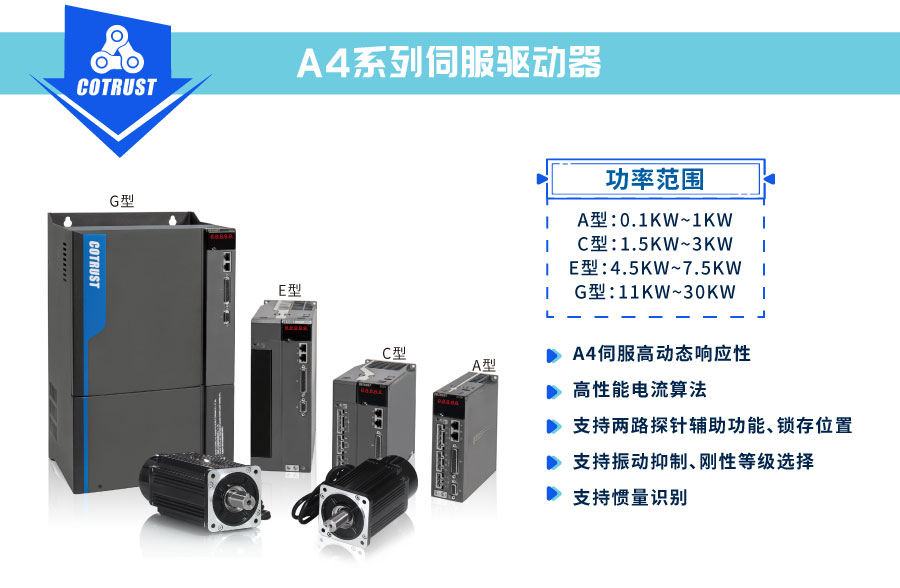

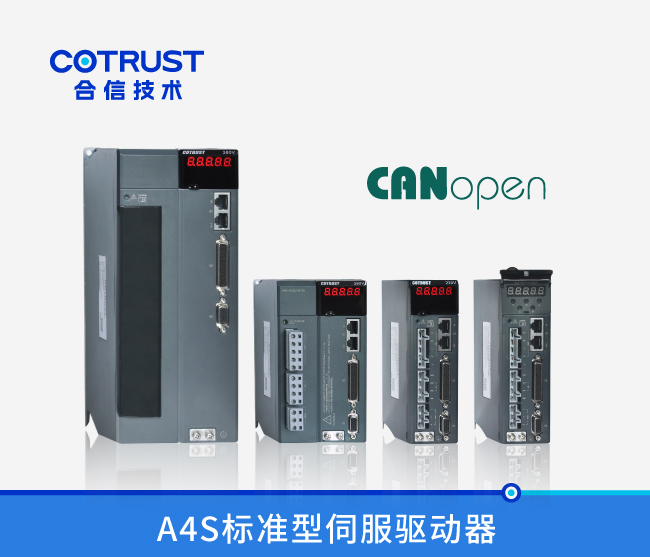

A4S尺度型伺服驱动器
订货号：A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
规 格：A4S尺度型伺服：功率领域0.1-7.5KW；可选配支持2500线增量编码器或17bit总线式绝对值编码器；支持MODBUS RTU和CANopen通讯和谈。
查看详情 -

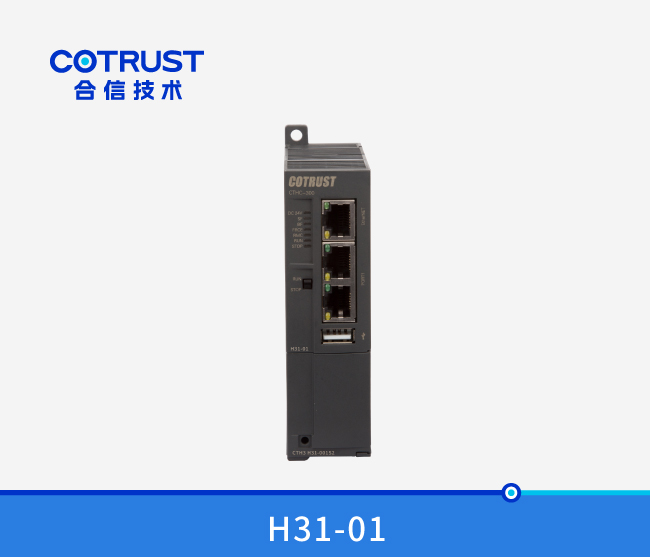

CTH300系列CPU（H31-01/H35-01）
订货号：CTH3 H31-001S2、CTH3 H35-001S2
规 格：H31-01/H35-01根基规格参数： 法式空间：192KB+2*64KB 数据空间：512KB数据空间 掉电维持数据空间：16KB 通讯口：2个RS485通讯口 ，1个以太网通讯口 ，1个USB接口； 扩大能力：H35-01支持最大4个机架扩大 ，H31-01本体机架一个 ，不支持扩大机架； 编程平台：MagicWorksPLC V2.00及以上版本 编程说话：LAD ，STL ，C语? 运控能力：单轴运控职能（定位 ，速度和回原等）
查看详情 -

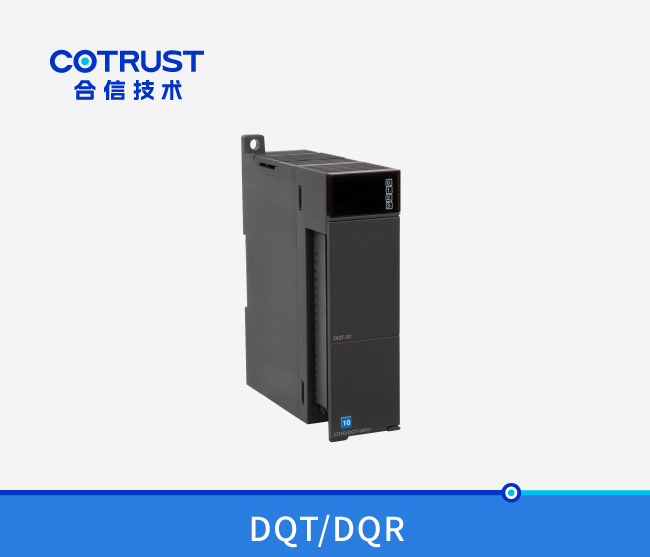

CTH300数字量输出？(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出 ， 8 x 24VDC/晶体管输出 ， 16 x 24VDC/晶体管输出 ， 32 x 24VDC/继电器输出 ，8点 ，2A/继电器输出 ，16点 ，2A
查看详情 -

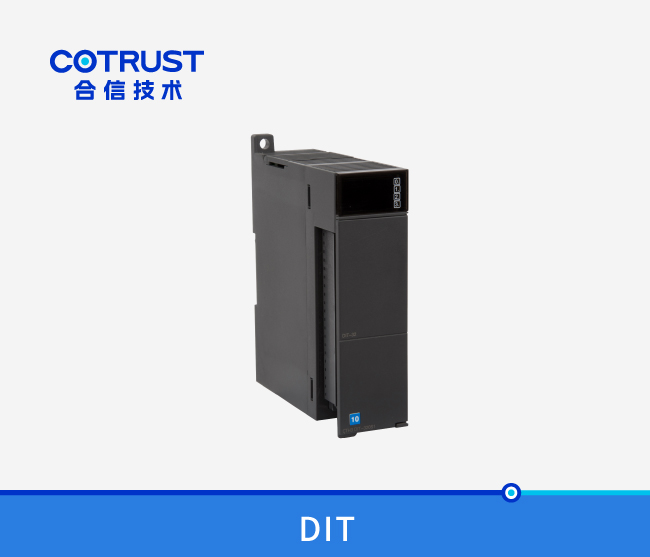

CTH300数字量输入？椋―IT-08 ，DIT-16 ，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入 ，24VDC/16点输入 ，24VDC/32点输入 ， 24VDC
查看详情 -

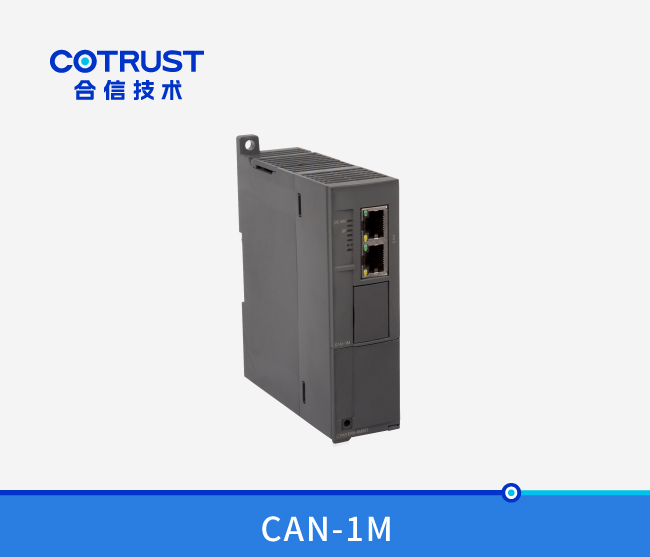

CTH300 主站？椋–AN-1M）
订货号：CTH3 CAN-1M0S1
规 格：CANopen主站通讯？椋ê嫌糜贑TH3-H系列CPU）
查看详情 -

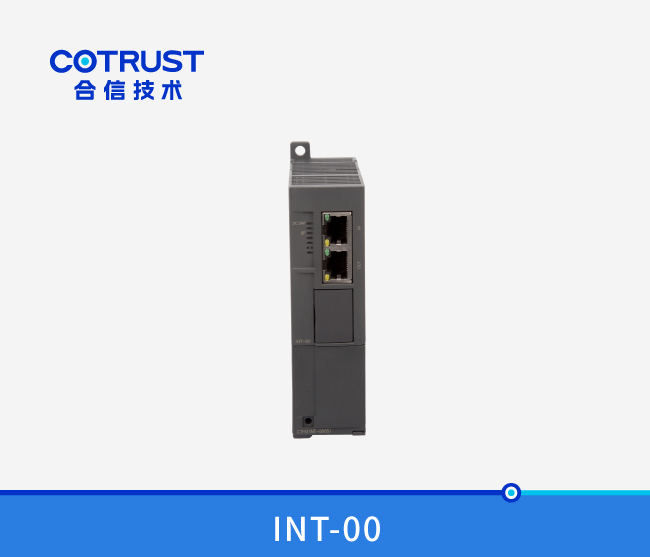

CTH300 中继？(INT-00)
