1. 机型描述
机型：纺织机械-倍捻机-倍捻机

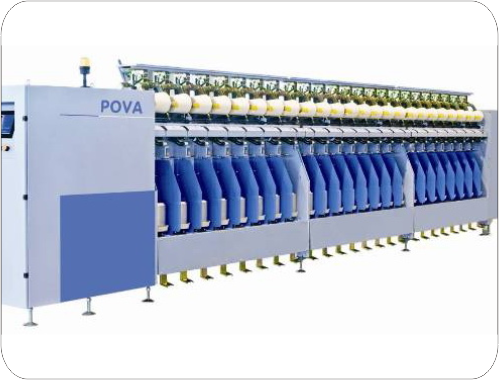

短纤倍捻机是一种加捻设备，重要合用于精梳棉、毛纱、涤纶混纺等短纤维的加捻。
2. 工艺要求
捻度节造精准，即加捻电机和收卷电机带关环速度节造
收卷成型要求不凸边，不落纱，不叠纱
3. 规划描述
该规划选用我司226M-CAN节造器，该型CPU能够构建一个PPI网络，实现与HMI的人机交互职能 ；一个自由口通讯，实现与第三方变频器数据读写职能 ；一个CAN通讯口，成立CANopen网络主站，实现与卷绕伺服和横动伺服的实时高效能的通讯。

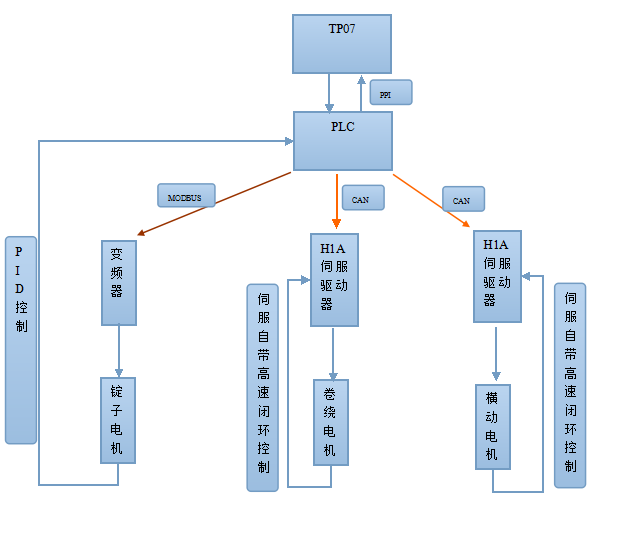

4. 规划框图
5. 规划优势
（1）卷绕速度恒定：卷绕速度即主车速，决定整机的出产速度，凭据卷绕速度设定伺服电机速度且伺服节造器能进行PID调节。
（2）加捻速度恒定：加捻锭子要求在分歧负载下速度恒定，通过我司PLC自带的T法测速职能实现精准的速度测定，通过PLC内部PID调节，达到加捻速度恒定。
（3）横动速度：横动速度即横向移丝速度，凭据分歧种类纱线的卷绕要求横走速杜纂卷绕速度形成比例，来决定来回卷绕的交叉角度 ；且横走速度不能过慢或过快，过慢会导致横动反向时锭边累计过多导致硬变和掉线，过快也会导致伺服反向时过冲、抖动而导致掉线。
（4）开车停车同步：系统在启动、运行和终场三个过程中，锭子速度和卷绕速度和横动速度严格维持同步，这样，有效的保障捻度误差在最幼的领域。
ca88产品在短纤倍捻机的利用
-
CPU226M-CAN，CAN主站CPU（216-1AC33-0X24）
订货号：CTS7 216-1AC33-0X24
规 格：24VDC电源，14DI×24VDC，10DO×24VDC，2个PPI/自由口，1个CAN通讯口（Pulse/Dir或PTO/PWM）
查看详情 -
A6S系列伺服驱动器
订货号：CTSD-A6S-B1015-M100/CTSD-A6S-B2015-M100/CTSD-A6S-B4015-M100/CTSD-A6S-B7515-M100/CTSD-A6S-B1025-M100
规 格：功率领域为0.1KW-0.4KW ；0.75KW-1KW ； 支持17bit/23bit总线式编码器
查看详情 -
TP07触摸操作面板
订货号：CTS6 T07-CH020
规 格：7.0英寸,800*480，TFT真彩，双通讯口
查看详情
