CTSC-200系列PLC在脉动真空灭菌器中的利用
脉动真空灭菌器是国内九十年代中期发展的一种新型灭菌设备，由于选取了脉动真空技术，灭菌成效好，宽泛利用于医院供给室、手术室、造药厂及科研部门；赑LC的节造系统拥有运行靠得住、操作单一、守护轻便等特点，随着触摸屏的推广利用，使得其界面越来越人道化和个性化，逐步成为医疗器械行业灭菌器的主流产品。
脉动真空灭菌器是经出格设计用来在最短的功夫内对衣物、敷料、器械和工具器、器皿等物品进行灭菌，是以压力蒸汽为灭菌介质实现对物品彻底高效的灭菌，宽泛用于医院供给室、手术室、造药厂、尝试室等对物品的灭菌处置。适于耐温、耐湿物品的灭菌。
工艺介绍
1、脉动真空灭菌器的根基特点
脉动真空灭菌器是选取鼓和蒸汽灭菌的设备。所谓脉动真空，就是首先将灭菌器夹套进蒸汽至额定压力，而后用真空泵将灭菌器内室抽到一个较高的真空度（脉动下限），在充蒸汽到设定正压（脉动上限），如此一负一正的过程即为一次脉动循环。经过几次脉动后，根基抽尽器体内的冷空气，接着进鼓和蒸汽达到分歧灭菌物品对应的灭菌温度，起头累计灭菌计时，计时实现后，抽真空干燥，使灭菌物品达到较好的干燥度，灭菌后可直接使用，从而达到很好的灭菌成效，切合药品出产的GMP规范。
2、系统的设计
真空系统：被消毒物品处于抽真空的灭菌器内，更有利于蒸汽迅速渗入消毒物品。抽真空过程中灭菌器内温度降落，有利于凝固，放出潜热。抽真空水平凹凸与水压、密封有着直接关系。
灭菌系统：起头灭菌时选择继电器计时，送汽电磁阀温度调节节造仪节造，使灭菌器内温度维持在134℃左右，灭菌温度恒定在设定值内，灭菌功夫到，灭菌实现。
排气系统：将灭菌器内的蒸汽排出至灭菌器内压力为零时，排气实现。
干燥系统：抽真空使灭菌器内蒸汽进一步排出，温度降低，对消毒物品起干燥作用，同时灭菌器内形成负压，能够打开门环，干燥功夫操作者掌控。
安全检测系统：使灭菌器内负压回升，直至同室表大气压相称。这时灭菌门能力打开，使设备的安全性大大增长。
电气节造系统规划

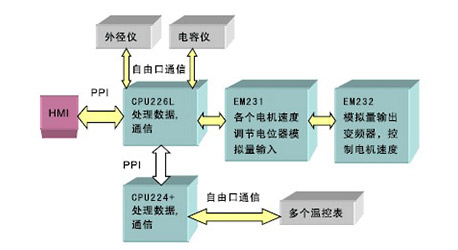

1、节造系统的部门硬件组成
凭据脉动真空灭菌器的节造要求，节造系统选取丽江ca88出产的CO-TRUST CTSC-200系列可编程节造器中的CTSC CPU226L和仿照量输入？镋M231组成主控。触摸屏为ca88的TP07触摸屏。
2、重要元件职能
1）节造主题选取CO－TRUST的226L CPU:集成两个通讯口，其中两个PPI，另一个为自由通讯口，24DI/16DO，法式空间可扩充至72K，数据空间可扩充至110K，6路独立的30KHZ高速计数器，2路独立20KHZ高速脉冲输出。逻辑运算速度0.15us，浮点运算速度8us，速度更快；
2）EM231混合仿照量输入，选取先进的滤波技术，采样越发不变，16位精度隔离型仿照量输入？，丈量更不变，更正确，全数选取隔离技术，靠得住性更高；
3）人机界面选取带有RS232/RS485通讯的ca88CTS6 TP07型触摸屏 ，职能壮大，操作单一。
节造重点
1、系统重要节造信号
门开关信号：关门后行程开关继电器的？サ愎睾
压力信号：柜内压力由压力变送器测得并转化为电流信号送入？镋M231的输入端
温度信号：柜内温杜咨Pt100铂电阻测得并且Pt100作为输入信号送入温度变送器，温度变送器输出的电流信号送到？镋M231的输入端
2、节造系统的工作过程
门关好后，能力启动灭菌法式。法式启动后，真空泵起头抽真空，当柜内达到肯定负压时，真空泵终场工作，柜内起头进蒸汽，达到肯定正压时，终场进汽，真空泵工作，反复几次，将柜内冷空气排干净后，这时起头用蒸汽灭菌，灭菌过程也就是PLC凭据送入的压力和温度信号将柜内蒸汽节造在肯定的压力和温度领域内的过程，灭菌实现后，真空泵起头抽真空，主张是抽走柜内蒸汽并使柜内温度降低，当温度降低到肯定值后并且柜内压力为零时（柜内压力为零是指压力表的读数为零）,便可打开柜门取出被灭菌的物品。
3、节造系统的软件设计
LC的整个法式蕴含自动法式、手动法式、触摸屏画面挪用等法式。下面以自动法式为例进行介绍。自动法式重要蕴含脉动、进蒸汽、灭菌、抽真空冷却、进过滤空气五部门。
触摸屏重要界面如图：
总结
脉动真空灭菌器节造系统选取触摸屏和CO-TRUST PLC结合的方式进行节造，使整个系统机能不变，监控职能较美满，监控成效较好，达到了设计主张。
1）HMI显示整个工艺流程图，界面直观，方便查看；
2）方便批改参数、法式等，易操作；
3）设有援手菜单，使用、操作培训更容易；
4）节造电路简洁，守护方便；
5）选取高机能的CO-TRUST系列 PLC，不变、靠得住、抗滋扰能力强。
-
